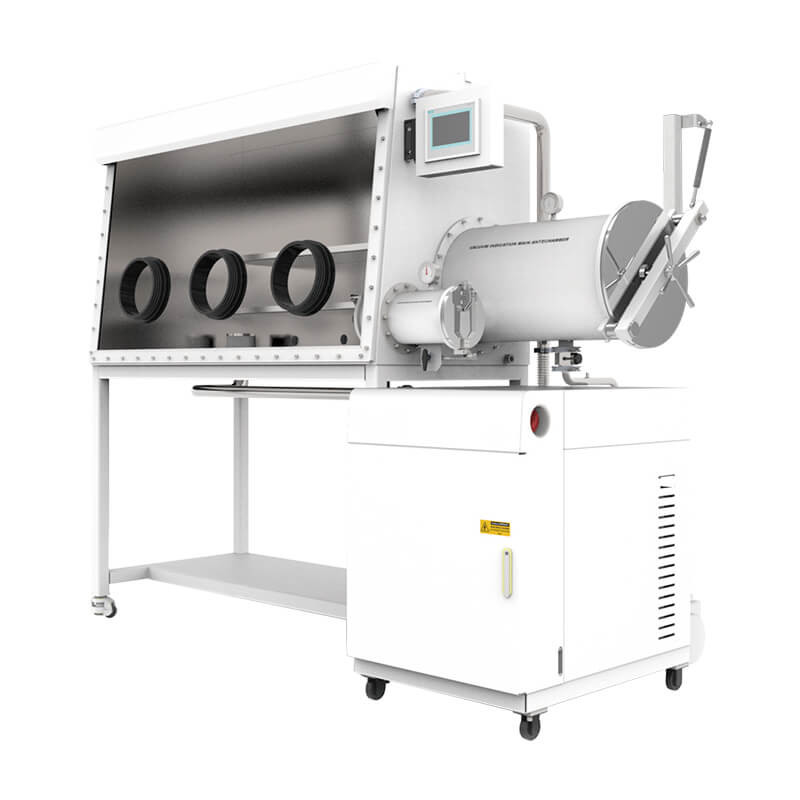

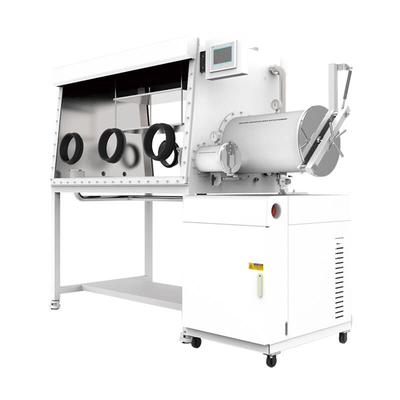

China Tencan Handschuhbox mit Reinigungssystem GBP750S-3 zur Entfernung von Wasser und Sauerstoff

China Tencan Handschuhbox mit Reinigungssystem Einseiten für Wasser und Sauerstoffentfernung

Kurze Einführung

Die Changsha Tencan Glove Box ist ein Gerät, das eine wasserfreie und sauerstofffreie Umgebung bietet. The equipment mainly consists of a glove box body, a transition chamber, a circulation purification regeneration system, a control system, a vacuum system, a display system, etc. It can also be integrated with special lamp production related equipment, laser equipment, vacuum coating equipment, vacuum oven, water oxygen display system, smoke and dust filtration system, solvent filtration system, solvent purification system, gas purification system, low-temperature refrigerator, etc. Tencan Glove Box hat ein wunderschönes und elegantes Erscheinungsbild, ein unverwechselbarer Stil, eine lange kontinuierliche Betriebszeit, eine stabile und zuverlässige, automatisierte Steuerung, einfachen Betrieb und einfache Wartung, was den Benutzern sehr vertraut ist.

Nach Jahren der Entwicklung hat Changsha Tencan fruchtbare Ergebnisse in der Produktforschung und -entwicklung, zu Design erzielt und eine Fülle von Wissen angesammelt. Jeder Schritt wurde strikter Qualitätsprüfungen und Tests durchlaufen und Ihnen ständig innovative hochwertige Produkte zur Verfügung gestellt. Wir werden uns immer auf Standardisierung, Integrität, Service, Innovation und andere Aspekte konzentrieren, sich auf Kundenbedürfnisse konzentrieren, das Vertrauen der Kunden in Unternehmensmotivation verwandeln und kontinuierlich neue innovative Erlebnisse für Kunden schaffen.

Reinigungshandschuhbox ist eine Art Laborausrüstung, die die Kammer mit hohem Inertgas, Kreislauf, füllt

und Filter O2, H2O, organische Gase und andere Substanzen. Es wird auch als Vakuum -Handschuhfach, Inertgas bezeichnet

Schutzbox usw. Die Hauptfunktion besteht darin, O2, H2O und organisches Gas zu entfernen. Es wird in Ultra-Pure-Umgebungen ohne O2, H2O und Staub häufig verwendet, wie Lithium-Ionen-Batterien und -materialien, Halbleiter, Superkondensatoren, spezielle Lampen, Laserschweißen, Löschern, Materialsynthese, OLED, Mocvd usw., aber auch biologische Anwendungen, wie eine anaerobische Bakterienkultur, die Zellhypoxie-Kultur usw. usw. usw.

Arbeitsprinzip

Das Arbeitsgas in der Handschuhfach liegt zwischen der Kammer- und der Reinigungssäule (H2O und

O2 -Adsorber) und er wird durch Rohre, Zirkulationsgebläse usw. unter der Kontrolle und Überwachung von SPS geschlossen. Wenn das Arbeitsgas durch die Reinigungssäule zirkuliert, werden Feuchtigkeit und Sauerstoff adsorbiert und dann in die Kammer zurückgekehrt. Im Laufe der Zykluszeit werden der H2O- und O2 -Gehalt des Arbeitsgases in der Kammer allmählich abnimmt und schließlich den Index von weniger als 1 ppm erreichen. Die Reinigungssäule sättigt nach einer bestimmten Zykluszeit und kann regeneriert und wiederverwendet werden.

Hauptanwendungen

Physikalische Chemieforschung, Entwicklung und Produktion von Beleuchtung und Speziallampen, Forschung und Produktion von Lithium-Ionen-Batterien, Alkali-Metallforschung, Katalysatorforschung, Laser- und Plasmaplasmaschweißen, Medizin- und Bioengineering, Arzneimittelproduktion und Verpackungsprozesse, Halbleiterindustrie, Chelatchemieforschung, Ceramic Powder Research, Metallpulverforschung, Industrie-Hochtemperatur-Laubbox-Verarbeitungstechnologie.

Hauptmerkmale

Index:Wasser, Sauerstoff <0,1 ppm

Leckquote:≤ 0,001VOL % h

Das Magnetventil verwendet modulares Design, das effektiv die Versiegelung der Handschuhbox gewährleistet und leicht zu ersetzen ist.

Einzigartiges Design der Übergangskabine, leicht, leicht zu öffnen und einfach zu bedienen.

Das Erscheinungsbild der Handschuhbox enthält mehrere Designs, die den Anforderungen verschiedener Benutzer erfüllen können.

Touch-Screen:Einfacher Zugriff auf verschiedene Funktionen.

Verkehr:Gaszirkulation geschlossen, ölfrei und vakuumfrei.

Regeneration:Automatische Steuerung.

Luftdruckregelung:Automatische Steuerung kann der Arbeitsluftdruck in einem Bereich von +/- 15mbar eingestellt werden.

Boxreinigung:Automatische Steuerung, einfach zu trockener Betrieb, Gaseinsparung und relativ sicher für Betriebslösungsmittel.

Fußschalter:Der Luftdruck im Kasten kann durch den Fußschalter eingestellt werden.

Datenmemo: Automatische Aufzeichnungssystemdaten

Alarmfunktion:Es verfügt über die Funktionen der Regeneration, des Zirkulationsdrucks und der ungültigen Operation -Eingabeaufforderung.

Mehrere Versiegelungspatente haben.

Laborstandshandschuhbox

1,,Konfiguration der Laborstandardschuhbox

1.1 Handschuhfachkammer

1.2 Hauptantechamber

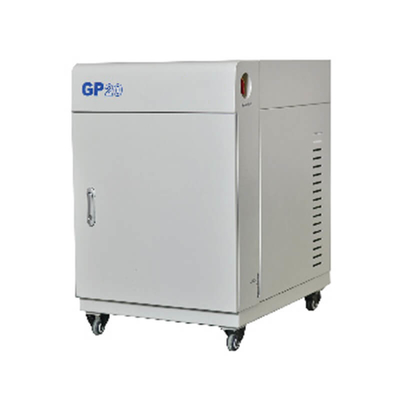

1,3 GP20 Gasreinigungssystem

1.4 Mini -Voramber

2, Box

2,1 Box Speicherplatzgröße: 1 8 0 0 mm (Länge) x 900 mm (Höhe) x 750 mm (untere Breite).

2,2 Handschuhöffnung: Durchmesser 220 mm, bestehend aus harter Aluminiumlegierungmaterial, resistent gegen organische Atmosphäre Korrosion.

2,3 Handschuhe: Amerikanische Marke, Modell 8B1532, Handschuhdurchmesser 8 Zoll, Dicke 0,4 mm, Butylgummis, Korrosionsbeständigkeit, Alterungswiderstand und bestimmte Hightemperaturwiderstand.

2.4 vorderes sichtbares Fenster: Mit einer geneigten Betriebsfläche und einem abnehmbaren 8-mm-Sicherheits-Temperaturfenster ist es abschließende, korrosionsbeständige und gute Lichtübertragung. Der Versiegelungsring nimmt einen 3/8-Zoll-dicken Omega-Dichtungsring an.

2,5 Box -Druckbereich: Es kann während der Verwendung einen bestimmten positiven und unteren Unterdruck (-12MBar -12mbar) beibehalten. Wenn es einen bestimmten Druck überschreitet, schützt das System es automatisch.

2.6 Beleuchtung: Das Licht ist weich.

2.7 Interne Stromversorgung im Kasten: 1 Set von Klebstoffverdrahtungsscheibe ist in der Box vorgebaut (Stromversorgung: Spannung 220 V-50 Hz 1 Phase, Stromversorgung10A).

2.8 Backup-Schnittstelle: Die Box ist mit mehreren Standard-KF-40-Schnittstellen ausgestattet, um einen einfachen Zugang zu Flüssigkeiten, Gasen, Signalen usw.

2.9 Regale: Es gibt drei Schichten von Regalen im Schachtel.

2.10 Kastenhalterung: Beinhaltet Rollen mit einer Höhe von 950 mm. Die Casters haben Funktionen wie Nivellierung, Bewegen und Fixieren.

2.11 Niedrige Leckquote: Die Leckquote des Kastens beträgt die patentierte Versiegelungstechnologie und beträgt weniger als 0,001 Vol .-%/h.

3, Übergangskabine

3.1 Form: zylindrisch (304 Edelstahl) mit Flanschverbindung zwischen dem großen Fach und dem Handschuhfach.

3,2 Große Übergangskammer: Mit einem Durchmesser von 360 mm und einer Länge von 600 mm wird eine automatische Ventilsteuerung für den Saug- und Nachschubprozess verwendet. Die Anzahl der Saug- und Nachschubzyklen kann so eingestellt werden, dass die Vorgänge automatisch durchgeführt werden und die Wartezeit sparen.

3.3 Kleine Übergangskabine: Mit einem Durchmesser von 150 mm x 300 mm wird die kleine Übergangskabine durch ein manuelles Ventil zur Luftförderung und zum Auffüllen gesteuert.

3.4 Übergangskompartiment: Das große Übergangsfach ist mit einer frei beweglichen und erweiterten Polierschale ausgestattet. Ausgestattet mit beweglichen Schieberscheiben im kleinen Übergangslager.

3,5 Vakuumgrad: ≤ -0,1 mPa (alle mit Vakuumstreifenanzeige). Die Manometer wird aus dem deutschen Wika ausgewählt.

4, zirkulierende Reinigungskontrollsystem

4.1 Steuerungssystem

4.1.1 Methode: Einbeziehung von Selbstdiagnose, Ausgangs- und Selbststarteigenschaften mit Druckkontrolle und adaptiven Funktionen. Auf LCD werden automatische Steuerung, Zyklussteuerung, Kennwortschutz und Vakuumkammersteuerung angezeigt. Die Steuereinheit übernimmt Siemens plc Touchscreen aus Deutschland, und das Betriebsmenü kann in Chinesisch/Englisch ausgewählt werden.

4.1.2 Kastendruckregelung: Der Kastendruck kann innerhalb eines bestimmten Druckbereichs über den Touchscreen gesteuert werden, und das System gleicht den Box -Druck innerhalb dieses Bereichs automatisch aus.

4.1.3 Fuß Pedal: Es kann jederzeit den Druck der Handschuhfachkasten genauer steuern, den Betrieb des Pumpens und des Auffüllens der Luft an den Boxdruck erzielen und den Benutzern komfortablere Experimente ermöglichen.

4.2 Zirkulationsreinigungssystem

4.2.1 Kontrolle: Kontrolle Wasser und Sauerstoff innerhalb von <1 ppm mit einer Genauigkeit von 0,01 ppm.

4.2.2 Einstellgerät: Der gesamte Prozess der SPS -Berührungsanpassung (Evakuierung, Reinigung, Regeneration, Heizung) erfordert keine manuelle Überwachung.

4.2.3 Arbeitsgas: N2 oder AR (Gaszirkulation) mit einer Reinheit von 99,999%.

4.2.4 Zirkulierter Lüfter: Lüfter mit hoher Geschwindigkeitsfrequenz, einstellbare Durchflussrate von 0-100 m3/h, gesteuert von Siemens-Mikroprozessoren aus Deutschland, installiert Insidea Edelstahl-Gerät, das Hochdrucktests unterzogen wurde und leckfrei ist.

4.2.5 Doppelreinigungssäule: Jede Säule enthält 5 Kilogramm deutsches BASF-Kupferkatalysator-Desoxygenierungsmaterial mit hohem Effizienz, das 65 Liter Sauerstoff entfernen kann, 5 Kilogramm hocheffizienzes molekulares Sieb-Wasserentfernungsmaterial aus UOP in den Vereinigten Staaten, in der Lage, 2,2 Kilogramme Wasser zu entfernen.

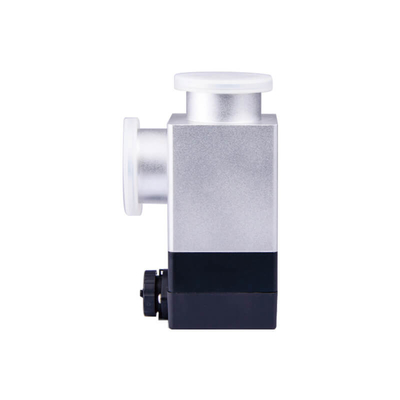

4.2.6 Reinigungsventilblock: Burkert, Deutschland, vollautomatisches elektrisch betriebenes Ventil, modulares Design, prägnanter und bequeme Wartung.

4.2.7 Filter: Hocheffizienzfilter mit einem Filter mit einer Apertur von 0,3 Mikron, der den HEPA -Standards entspricht.

4.3 Regenerationssystem

4.3.1 Regenerationssystem: Wird verwendet, um das System zur Wiederverwendung, zu aktivieren und die Adsorptionskapazität wiederherzustellen; Für die Regeneration ist eine Flasche gemischtes Gas aus N2/H2 oder AR/H2 2 erforderlich, wobei H2 5-10%ausmacht.

4.4 Anzeigesystem

4.4.1 Anzeigesystem: Die Steuereinheit übernimmt Siemens plc Touchscreen aus Deutschland, und das Menü "Operation Interface" kann zwischen Chinesisch und Englisch geändert werden. Die Anzeigeschnittstelle ist reich an Funktionen, einfach zu bedienen, leicht zu verstehen und unterstützt die Datenexportfunktion.

5, Vakuumpumpe

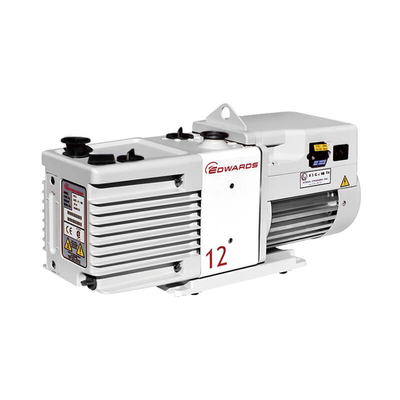

5.1 Die Vakuumpumpe nimmt die EDWARDS RV12 Vakuumpumpe aus Großbritannien mit einer Durchflussrate von 12 m ³/ h an. Und es kann jederzeit unabhängig kontrolliert werden. Die automatische Abschaltzeit der Vakuumpumpe kann durch den Touchscreen eingestellt werden, der vernünftiger ist und den unnötigen Stromverbrauch verringert.

6, Lösungsmittelfiltrationssystem

Um den Einfluss organischer Lösungsmittel auf die Reinigungssäule oder die Kreuzverschmutzung des Experiments zu verhindern, wird die organische Adsorptionssäule der organischen Lösungsmittel unter Verwendung eines Seriensystems in die Außenseite des Handschuhboxs integriert, das flüchtige Lösungsmittel effektiv entfernen kann. Das Medium ist hauptsächlich qualitativ hochwertig und effizienter aktivierter Kohlenstoff mit einer Füllmenge von 6 kg.

7, Wasseranalysator

7.1 (1 Einheit, British Michel) Bereich: 0-1000 ppm, unter Verwendung von keramischen Aluminiumoxidkomponenten. Dieser Analysator hat eine gute Stabilität, Korrosionsbeständigkeit, einen breiten Messbereich und eine schnelle Reaktionsgeschwindigkeit.

8, Sauerstoffanalysator

8.1 (1 Einheit, elektrochemischer Avcray-Analysator aus den USA) mit einem Bereich von 0-1000 ppm, erfordert die Verwendung von elektrochemischen Brennstoffzellensensoren, genaue Nullpunkte und ist nicht anfällig für Drift; Vermeiden Sie Situationen, in denen Zirkoniasensoren anfällig für Beschädigungen und ungenaue Erkennung in organischen Lösungsmitteln, Elektrolyten und anderen Umgebungen sind.

9, Spezifikationendes Standardmodells der Reinigung Handschuhbox
