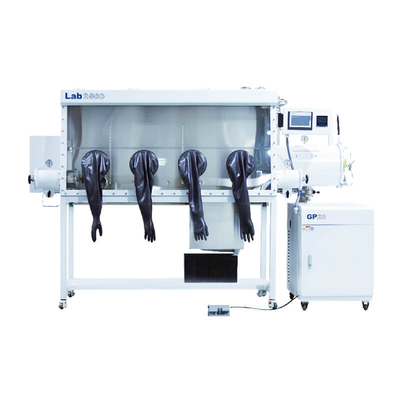

Laborgebrauch GBP750S-4(1800) Inertgas-Handschuhkasten Regenerationssystem mit 4 Handschuhen für eine Seite

TENCAN Labor für physikalische Chemie. Verwenden Sie GBP750S-4(1800) Inertgas-Regenerationssystem-Handschuhfach mit 4 Handschuhen für eine Seite

Kurze Einführung

Die Changsha Tencan Handschuhbox ist ein Gerät, das eine wasser- und sauerstofffreie Umgebung bietet. Die Ausrüstung besteht hauptsächlich aus einem Handschuhfachkörper, einer Übergangskammer, einem Zirkulationsreinigungs-Regenerationssystem, einem Steuersystem, einem Vakuumsystem, einem Anzeigesystem usw. Sie kann auch in spezielle Geräte für die Lampenproduktion, Laserausrüstung, Vakuumbeschichtungsgeräte, Vakuumofen, Wasser-Sauerstoff-Anzeigesystem, Rauch- und Staubfiltrationssystem, Lösungsmittelfiltrationssystem, Lösungsmittelreinigungssystem, Gasreinigungssystem, Niedertemperaturkühlschrank usw. integriert werden. Das Tencan-Handschuhfach hat ein schönes und elegantes Aussehen, einen unverwechselbaren Stil, eine lange Dauerbetriebszeit, ist stabil und zuverlässig und automatisiert Steuerung, einfache Bedienung und einfache Wartung, die bei den Benutzern großes Vertrauen genießen.

Nach Jahren der Entwicklung hat Changsha Tencan fruchtbare Ergebnisse in der Produktforschung und -entwicklung sowie im Design erzielt und eine Fülle von Wissen angesammelt. Jeder Schritt wurde einer strengen Qualitätsprüfung und -prüfung unterzogen, um Ihnen stets innovative, qualitativ hochwertige Produkte zu liefern. Wir werden uns stets auf Standardisierung, Integrität, Service, Innovation und andere Aspekte konzentrieren, uns auf die Bedürfnisse der Kunden konzentrieren, das Vertrauen der Kunden in Unternehmensmotivation umwandeln und kontinuierlich neue innovative Erfahrungen für die Kunden schaffen.

Die Purification Glove Box ist eine Art Laborgerät, das die Kammer mit hochreinem Inertgas füllt und zirkuliert

und filtert O2, H2O, organische Gase und andere Stoffe. Es wird auch Vakuum-Glovebox, Inertgas genannt

Schutzbox usw. Die Hauptfunktion besteht darin, O2, H2O und organisches Gas zu entfernen. Es wird häufig in hochreinen Umgebungen ohne O2, H2O und Staub eingesetzt, wie z. B. Lithium-Ionen-Batterien und -Materialien, Halbleiter, Superkondensatoren, Speziallampen, Laserschweißen, Hartlöten, Materialsynthese, OLED, MOCVD usw., aber auch biologische Anwendungen, wie z. B. anaerobe Bakterienkulturen, Zellhypoxiekulturen usw.

Funktionsprinzip

Das Arbeitsgas in der Glovebox befindet sich zwischen der Kammer und der Reinigungssäule (H2O und

O2-Adsorber) und zirkuliert geschlossen durch Rohre, Umwälzgebläse usw. unter der Steuerung und Überwachung der SPS. Wenn das Arbeitsgas durch die Reinigungssäule zirkuliert, werden seine Feuchtigkeit und sein Sauerstoff adsorbiert und dann in die Kammer zurückgeführt. Mit fortschreitender Zykluszeit nimmt der H2O- und O2-Gehalt des Arbeitsgases in der Kammer allmählich ab und erreicht schließlich einen Index von weniger als 1 ppm. Die Reinigungssäule ist nach einer bestimmten Zykluszeit gesättigt und kann regeneriert und wiederverwendet werden.

Hauptanwendungen

Physikalisch-chemische Forschung, Entwicklung und Produktion von Beleuchtungs- und Speziallampen, Forschung und Produktion von Lithium-Ionen-Batterien, Alkalimetallforschung, Katalysatorforschung, Laser- und Plasmaschweißen, Medizin- und Biotechnik, Produktions- und Verpackungsprozesse, Halbleiterindustrie, Chelatchemieforschung, Keramikpulverforschung, Metallpulverforschung, industrielle Hochtemperatur-Vakuumbox-Verarbeitungstechnologie.

Hauptmerkmale

Index:Wasser, Sauerstoff < 0,1 ppm

Leckrate:≤0,001 Vol.-% h

Das Magnetventil verfügt über einen modularen Aufbau, der eine wirksame Abdichtung des Handschuhfachs gewährleistet und einen einfachen Austausch ermöglicht.

Einzigartiges Design der Übergangskabinentür, leicht, leicht zu öffnen und einfach zu bedienen.

Das Erscheinungsbild des Handschuhfachs weist mehrere Designs auf, die den Bedürfnissen verschiedener Benutzer gerecht werden können.

Touch-Screen:Einfacher Zugriff auf verschiedene Funktionen.

Verkehr:Geschlossener Gaskreislauf, ölfrei und vakuumfrei.

Regeneration:Automatische Steuerung.

Luftdruckkontrolle:Automatische Steuerung, der Arbeitsluftdruck kann im Bereich von +/-15 mbar eingestellt werden.

Boxreinigung:automatische Steuerung, einfacher Trockenbetrieb, Gaseinsparung und relativ sicher für den Betrieb von Lösungsmitteln.

Fußschalter:Der Luftdruck im Inneren der Box kann über den Fußschalter eingestellt werden.

Datennotiz: Automatische Aufzeichnung von Systemdaten

Alarmfunktion:Es verfügt über die Funktionen Regeneration, Zirkulationsdruck und Alarm bei ungültiger Betriebsaufforderung.

Besitz mehrerer Dichtungspatente.

Labor-Standard-Handschuhbox

1,Konfiguration der Labor-Standard-Handschuhbox

1.1 Handschuhfachkammer

1.2 Hauptvorraum

1.3 GP20 Gasreinigungssystem

1.4 Mini-Vorkammer

2, Kasten

2.1 Kastenraumgröße: 1 8 0 0 mm (Länge) x 900 mm (Höhe) x 750 mm (Bodenbreite).

2.2 Handschuhöffnung: Durchmesser 220 mm, aus hartem Aluminiumlegierungsmaterial, beständig gegen Korrosion durch organische Atmosphäre.

2.3 Handschuhe: Amerikanische Marke, Modell 8B1532, Handschuhdurchmesser 8 Zoll, Dicke 0,4 mm, Butylkautschukmaterial, Korrosionsbeständigkeit, Alterungsbeständigkeit und bestimmte Hochtemperaturbeständigkeit.

2.4 Sichtfenster vorne: Mit einer geneigten Bedienoberfläche und einem abnehmbaren 8-mm-Sicherheitsfenster aus gehärtetem Glas ist es verschleißfest, korrosionsbeständig und hat eine gute Lichtdurchlässigkeit. Der Dichtungsring besteht aus einem 3/8 Zoll dicken OMEGA-Dichtungsring.

2,5 Boxdruckbereich: Es kann während des Gebrauchs einen bestimmten Über- und Unterdruck (-12 mbar -12 mbar) aufrechterhalten. Wenn ein bestimmter Druck überschritten wird, schützt das System ihn automatisch.

2.6 Beleuchtung: Ausgestattet mit einer antireflektierenden, energiesparenden Beleuchtung ist das Licht weich.

2.7 Interne Stromversorgung im Gehäuse: 1 Satz mit Klebstoff gefüllter Stromversorgungsverdrahtungsplatine ist im Gehäuse vorinstalliert (Stromversorgung: Spannung 220 V-50 Hz, 1 Phase, Stromversorgung 10 A).

2.8 Backup-Schnittstelle: Die Box ist mit mehreren Standard-KF-40-Schnittstellen für den einfachen Zugriff auf Flüssigkeiten, Gase, Signale usw. ausgestattet.

2.9 Regale: Im Inneren der Box befinden sich drei Lagen Regale.

2.10 Kastenhalterung: inklusive Rollen, mit einer Höhe von 950 mm. Die Rollen haben Funktionen wie Nivellieren, Bewegen und Fixieren.

2.11 Geringe Leckagerate: Dank der patentierten Dichtungstechnologie beträgt die Leckagerate der Box weniger als 0,001 Vol.-%/h.

3, Übergangskabine

3.1 Form: zylindrisch (Edelstahl 304), mit Flanschverbindung zwischen dem großen Fach und dem Handschuhfach.

3.2 Große Übergangskammer: Mit einem Durchmesser von 360 mm und einer Länge von 600 mm verfügt sie über eine automatische Ventilsteuerung für den Saug- und Nachfüllvorgang; Die Anzahl der Saug- und Nachfüllzyklen kann so eingestellt werden, dass Saug- und Nachfüllvorgänge automatisch durchgeführt werden, wodurch Wartezeiten gespart werden.

3.3 Kleine Übergangskabine: Die kleine Übergangskabine mit einem Durchmesser von 150 mm x 300 mm wird über ein manuelles Ventil zur Luftabsaugung und -nachfüllung gesteuert.

3.4 Übergangsfachablage: Das große Übergangsfach ist mit einer frei beweglichen und ausziehbaren Polierablage ausgestattet. Ausgestattet mit beweglichen Gleitscheiben im kleinen Übergangslager.

3,5 Vakuumgrad: ≤ -0,1 MPa (alle mit Vakuumstreifenanzeige). Das Manometer wurde von Wika aus Deutschland ausgewählt.

4, Zirkulierendes Reinigungskontrollsystem

4.1 Steuerungssystem

4.1.1 Methode: einschließlich Selbstdiagnose, Abschalt- und Selbststarteigenschaften, mit Druckregelung und adaptiven Funktionen. Automatische Steuerung, Zyklussteuerung, Passwortschutz und Vakuumkammersteuerung werden auf dem LCD angezeigt. Die Steuereinheit verfügt über einen SPS-Touchscreen aus Deutschland und das Bedienmenü kann auf Chinesisch/Englisch ausgewählt werden.

4.1.2 Boxdruckregelung: Der Boxdruck kann innerhalb eines bestimmten Druckbereichs über den Touchscreen gesteuert werden, und das System gleicht den Boxdruck innerhalb dieses Bereichs automatisch aus.

4.1.3 Fußpedal: Es kann den Druck des Handschuhfachs jederzeit genauer steuern, das Pumpen und Nachfüllen von Luft auf den Boxdruck ermöglichen und den Benutzern komfortablere Experimente ermöglichen.

4.2 Umlaufreinigungssystem

4.2.1 Kontrolle: Kontrollieren Sie Wasser und Sauerstoff innerhalb von <1 ppm mit einer Genauigkeit von 0,01 ppm.

4.2.2 Einstellgerät: Der gesamte Prozess der SPS-Touch-Einstellung (Evakuierung, Reinigung, Regeneration, Erwärmung) erfordert keine manuelle Überwachung.

4.2.3 Arbeitsgas: N2 oder Ar (Gaskreislauf), mit einer Reinheitsanforderung von 99,999 %.

4.2.4 Umwälzventilator: Hochgeschwindigkeitsventilator mit variabler Frequenz, einstellbarer Durchfluss von 0–100 m3/h, gesteuert durch Mikroprozessoren aus Deutschland, installiert in einem Edelstahlgerät, das Hochdrucktests unterzogen wurde und leckagefrei ist.

4.2.5 Doppelte Reinigungssäule: Jede Säule enthält 5 Kilogramm hocheffizientes Kupferkatalysator-Desoxygenierungsmaterial der deutschen BASF, das 65 Liter Sauerstoff entfernen kann, und 5 Kilogramm hocheffizientes Molekularsieb-Wasserentfernungsmaterial von UOP in den Vereinigten Staaten, das 2,2 Kilogramm Wasser entfernen kann.

4.2.6 Reinigungsventilblock: Burkert, Deutschland, vollautomatisches elektrisch betriebenes Ventil, modularer Aufbau, übersichtlicher und bequemer Wartung.

4.2.7 Filter: Hochleistungsfilter mit einem 0,3-Mikron-Aperturfilter, der den HEPA-Standards entspricht.

4.3 Regenerationssystem

4.3.1 Regenerationssystem: wird verwendet, um das System für die Wiederverwendung zu reinigen, es zu aktivieren und die Adsorptionskapazität wiederherzustellen; Zur Regeneration wird eine Flasche Mischgas aus N2/H2 oder Ar/H2 2 benötigt, wobei der H2-Anteil 5-10 % beträgt.

4.4 Anzeigesystem

4.4.1 Anzeigesystem: Die Steuereinheit verwendet einen SPS-Touchscreen aus Deutschland und das Menü der Bedienoberfläche kann zwischen Chinesisch und Englisch umgeschaltet werden. Die Anzeigeoberfläche ist reich an Funktionen, einfach zu bedienen, leicht zu verstehen und unterstützt die Datenexportfunktion.

5, Vakuumpumpe

5.1 Die Vakuumpumpe verwendet die Vakuumpumpe Edwards RV12 aus Großbritannien mit einer Durchflussrate von 12 m³/h. Und es kann jederzeit unabhängig gesteuert werden. Die automatische Abschaltzeit der Vakuumpumpe kann über den Touchscreen eingestellt werden, was sinnvoller ist und unnötigen Stromverbrauch reduziert.

6, Lösungsmittelfiltrationssystem

Um den Einfluss organischer Lösungsmittel auf die Reinigungssäule oder eine Kreuzkontamination des Experiments zu verhindern, ist die Adsorptionssäule für organische Lösungsmittel mithilfe eines Seriensystems in die Außenseite der Handschuhbox integriert, wodurch flüchtige Lösungsmittel effektiv entfernt werden können. Als Medium dient überwiegend hochwertige und effiziente Aktivkohle mit einer Füllmenge von 6 KG.

7, Wasseranalysator

7,1 (1 Einheit, britischer Michel) Bereich: 0–1000 ppm, unter Verwendung empfindlicher Keramik-Aluminiumoxid-Komponenten. Dieser Analysator verfügt über eine gute Stabilität, Korrosionsbeständigkeit, einen großen Messbereich und eine schnelle Reaktionsgeschwindigkeit.

8, Sauerstoffanalysator

8.1 (1 Einheit, elektrochemischer Analysator AVCRAY aus den USA) mit einem Bereich von 0–1000 ppm, erfordert die Verwendung von elektrochemischen Brennstoffzellensensoren, genauen Nullpunkten und ist nicht anfällig für Drift; Vermeiden Sie Situationen, in denen Zirkonoxidsensoren in organischen Lösungsmitteln, Elektrolyten und anderen Umgebungen anfällig für Beschädigungen und ungenaue Erkennungen sind.

9, Spezifikationendes Standardmodells der Reinigungshandschuhbox
