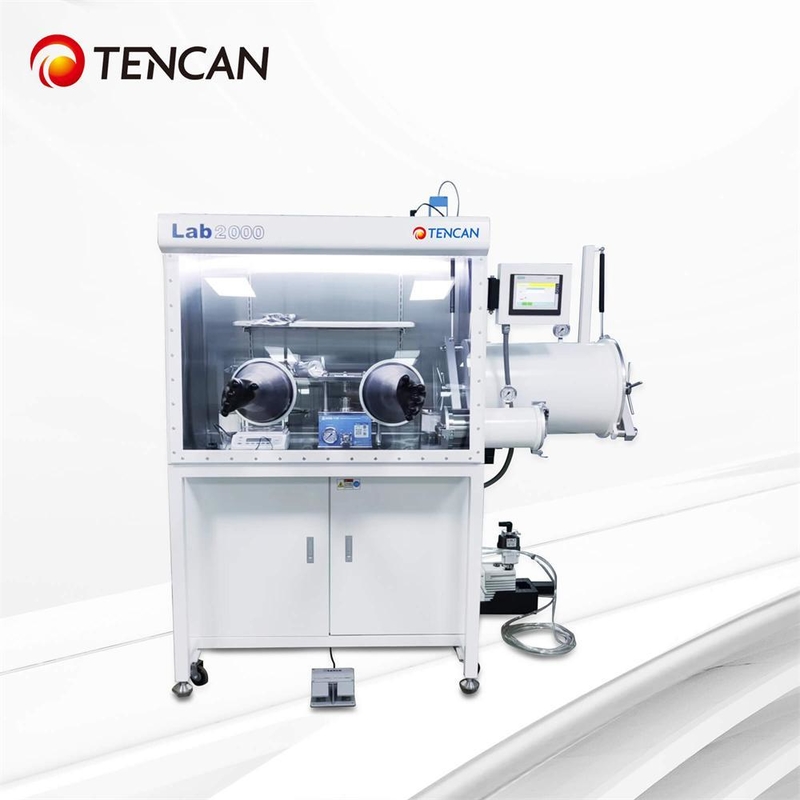

TENCAN GBP1000D-4 Reinigungshandschuhbox Doppelseitig 1200 mm

TENCAN Lab Standard Reinigungs-Handschuhkasten GBP1000D-4 (1200) Zweiseitige Arbeitspositionen

Kurze Einführung

Der Changsha Tencan Reinigungs-Handschuhkasten ist ein Gerät, das eine wasser- und sauerstofffreie Umgebung bietet. Die Ausrüstung besteht hauptsächlich aus einem Handschuhkastenkörper, einer Übergangskammer, einem Zirkulationsreinigungs-Regenerationssystem, einem Steuerungssystem, einem Vakuumsystem, einem Anzeigesystem usw. Er kann auch in spezielle lampenproduktionsbezogene Geräte, Lasergeräte, Vakuumbeschichtungsgeräte, Vakuumöfen, Wasser-Sauerstoff-Anzeigesysteme, Rauch- und Staubfiltersysteme, Lösungsmittelfiltersysteme, Lösungsmittelreinigungssysteme, Gasreinigungssysteme, Tieftemperaturkühlschränke usw. integriert werden. Der Tencan-Handschuhkasten hat ein schönes und elegantes Aussehen, einen unverwechselbaren Stil, eine lange ununterbrochene Betriebszeit, ist stabil und zuverlässig, automatisiert gesteuert, einfach zu bedienen und zu warten, was von den Benutzern sehr geschätzt wird.

Nach jahrelanger Entwicklung hat Changsha Tencan fruchtbare Ergebnisse in der Produktforschung und -entwicklung sowie im Design erzielt und eine Fülle von Wissen angehäuft. Jeder Schritt wurde strengen Qualitätskontrollen und -tests unterzogen, um Ihnen ständig innovative, qualitativ hochwertige Produkte anzubieten. Wir werden uns stets auf Standardisierung, Integrität, Service, Innovation und andere Aspekte konzentrieren, die Kundenbedürfnisse in den Mittelpunkt stellen, das Vertrauen der Kunden in Unternehmensmotivation umwandeln und kontinuierlich neue, innovative Erfahrungen für die Kunden schaffen.

Der Reinigungs-Handschuhkasten ist eine Art Laborausrüstung, die die Kammer mit hochreinem Inertgas füllt, zirkuliert

und O2, H2O, organische Gase und andere Substanzen filtert. Er wird auch als Vakuum-Handschuhkasten, Inertgas-

Schutzbox usw. bezeichnet. Die Hauptfunktion besteht darin, O2, H2O und organische Gase zu entfernen. Er wird häufig in ultrareinen Umgebungen ohne O2, H2O und Staub eingesetzt, wie z. B. bei Lithium-Ionen-Batterien und -Materialien, Halbleitern, Superkondensatoren, Speziallampen, Laserschweißen, Löten, Materialsynthese, OLED, MOCVD usw., aber auch bei biologischen Anwendungen, wie z. B. der Kultur anaerober Bakterien, der Zellhypoxiekultur usw.

Funktionsweise

Das Arbeitsgas im Handschuhkasten befindet sich zwischen der Kammer und der Reinigungssäule (H2O und

O2-Adsorber) und wird unter der Steuerung und Überwachung der SPS über Rohre, Zirkulationsgebläse usw. geschlossen zirkuliert. Wenn das Arbeitsgas durch die Reinigungssäule zirkuliert, werden seine Feuchtigkeit und sein Sauerstoff adsorbiert und dann in die Kammer zurückgeführt. Mit zunehmender Zykluszeit sinkt der H2O- und O2-Gehalt des Arbeitsgases in der Kammer allmählich und erreicht schließlich den Index von weniger als 1 ppm. Die Reinigungssäule sättigt sich nach einer bestimmten Zykluszeit und kann regeneriert und wiederverwendet werden.

Hauptanwendungen

Physikalisch-chemische Forschung, Entwicklung und Produktion von Beleuchtung und Speziallampen, Forschung und Produktion von Lithium-Ionen-Batterien, Alkalimetallforschung, Katalysatorforschung, Laser- und Plasmaschweißen, Medizin und Bioengineering, Arzneimittelherstellung und -verpackungsprozesse, Halbleiterindustrie, Chelatchemieforschung, Keramikpulverforschung, Metallpulverforschung, industrielle Hochtemperatur-Vakuumbox-Verarbeitungstechnologie.

Hauptmerkmale

Index: Wasser, Sauerstoff < 0,1 ppm

Leckrate: ≤0,001 Vol. % h

Das Magnetventil ist modular aufgebaut, was die Abdichtung des Handschuhkastens effektiv gewährleistet und den Austausch erleichtert.

Einzigartiges Design der Übergangskabinentür, leicht, einfach zu öffnen und einfach zu bedienen.

Das Aussehen des Handschuhkastens hat mehrere Designs, die den Bedürfnissen verschiedener Benutzer gerecht werden können.

Touchscreen: Einfacher Zugriff auf verschiedene Funktionen.

Zirkulation: Gaszirkulation im geschlossenen Kreislauf, ölfrei und vakuumfrei.

Regeneration: Automatische Steuerung.

Luftdruckregelung: automatische Steuerung, der Arbeitsluftdruck kann innerhalb eines Bereichs von +/-15 mbar eingestellt werden.

Boxreinigung: automatische Steuerung, einfache Trockenoperation, Gasersparnis und relativ sicher für den Umgang mit Lösungsmitteln.

Fußschalter: Der Luftdruck im Inneren der Box kann über den Fußschalter eingestellt werden.

Datennotiz: Automatisches Aufzeichnungssystem Daten

Alarmfunktion: Er verfügt über die Funktionen Regeneration, Zirkulationsdruck und ungültige Betriebsanzeige.

Besitzt mehrere Dichtungspatente.

Laborstandard-Handschuhkasten

1,Konfiguration des Laborstandard-Handschuhkastens

1.1 Handschuhkastenkammer

1.2 Haupt-Vorkammer

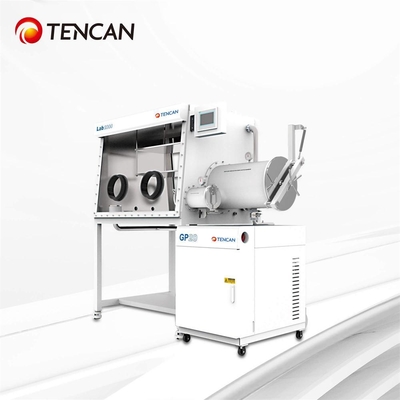

1.3 GP20 Gasreinigungssystem

1.4 Mini-Vorkammer

2,Box

2.1 Box-Raumgröße: 1 2 0 0 mm (Länge) x 900 mm (Höhe) x 750 mm (Bodenbreite).

2.2 Handschuhöffnung: Durchmesser 220 mm, aus Hartaluminiumlegierung, beständig gegen organische Atmosphärenkorrosion.

2.3 Handschuhe: Amerikanische Marke, Modell 8B1532, Handschuhdurchmesser 8 Zoll, Dicke 0,4 mm, Butylkautschukmaterial, Korrosionsbeständigkeit, Alterungsbeständigkeit und bestimmte Hochtemperaturbeständigkeit.

2.4 Sichtbares Frontfenster: Mit einer geneigten Bedienoberfläche und einem abnehmbaren 8 mm Sicherheits-Hartglas-Frontfenster ist es verschleißfest, korrosionsbeständig und hat eine gute Lichtdurchlässigkeit. Der Dichtungsring verwendet einen 3/8 Zoll dicken OMEGA-Dichtungsring.

2.5 Box-Druckbereich: Er kann während des Gebrauchs einen bestimmten Über- und Unterdruck (-12 mbar -12 mbar) aufrechterhalten. Wenn er einen bestimmten Druck überschreitet, schützt das System ihn automatisch.

2.6  Beleuchtung: Ausgestattet mit blendfreier Energiesparbeleuchtung, ist das Licht weich.

2.7 Interne Stromversorgung in der Box: 1 Satz klebstoffgefüllte Stromversorgungsverdrahtungsplatine ist im Inneren der Box vorinstalliert (Stromversorgung: Spannung 220 V-50 Hz 1 Phase, Stromversorgung 10 A).

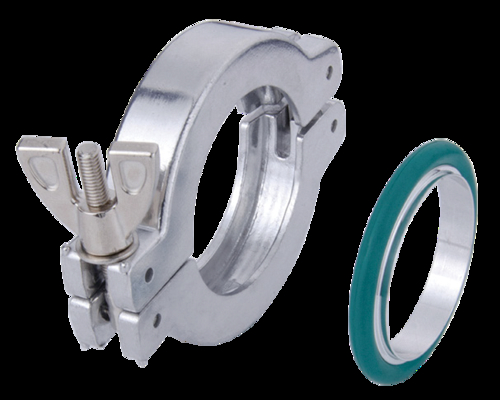

2.8 Backup-Schnittstelle: Die Box ist mit mehreren Standard-KF-40-Schnittstellen ausgestattet, um den einfachen Zugriff auf Flüssigkeiten, Gase, Signale usw. zu ermöglichen.

2.9 Regale: Es gibt drei Regale im Inneren der Box.

2.10 Box-Halterung: Enthält Rollen mit einer Höhe von 950 mm. Die Rollen haben Funktionen wie Nivellierung, Bewegen und Fixieren.

2.11 Geringe Leckrate: Durch die Verwendung einer patentierten Dichtungstechnologie beträgt die Leckrate der Box weniger als 0,001 Vol%/h.

3,Übergangskabine

3.1 Form: zylindrisch (304 Edelstahl), mit Flanschverbindung zwischen dem großen Fach und dem Handschuhkasten.

3.2 Große Übergangskammer: mit einem Durchmesser von 360 mm und einer Länge von 600 mm, verwendet sie eine automatische Ventilsteuerung für den Ansaug- und Nachfüllprozess; Die Anzahl der Ansaug- und Nachfüllzyklen kann eingestellt werden, um automatisch Ansaug- und Nachfüllvorgänge durchzuführen, wodurch Betriebswartezeit gespart wird.

3.3 Kleine Übergangskabine: mit einem Durchmesser von 150 mm x 300 mm, die kleine Übergangskabine wird durch ein manuelles Ventil für die Luftabsaugung und -nachfüllung gesteuert.

3.4 Übergangsfach-Tablett: Das große Übergangsfach ist mit einem frei beweglichen und ausziehbaren Poliertablett ausgestattet. Ausgestattet mit beweglichen Gleitscheiben im kleinen Übergangslager.

3.5 Vakuumgrad: ≤ -0,1 MPa (alle mit Vakuumstreifenanzeige). Das Manometer wird von Wika aus Deutschland ausgewählt.

4,Zirkulationsreinigungskontrollsystem

4.1 Steuerungssystem

4.1.1 Methode: einschließlich Selbstdiagnose, Abschaltung und Selbststart-Eigenschaften, mit Druckregelung und adaptiven Funktionen. Automatische Steuerung, Zyklussteuerung, Passwortschutz und Vakuumkammersteuerung werden auf dem LCD angezeigt. Die Steuerungseinheit verwendet einen Siemens SPS-Touchscreen aus Deutschland, und das Bedienmenü kann in Chinesisch/Englisch ausgewählt werden.

4.1.2 Box-Druckregelung: Der Box-Druck kann über den Touchscreen innerhalb eines bestimmten Druckbereichs gesteuert werden, und das System gleicht den Box-Druck automatisch innerhalb dieses Bereichs aus.

4.1.3 Fußpedal: Es kann den Druck des Handschuhkasten-Kastens jederzeit genauer steuern, den Betrieb des Pumpens und Nachfüllens von Luft in den Box-Druck erreichen und komfortablere Experimente für die Benutzer ermöglichen.

4.2 Zirkulationsreinigungssystem

4.2.1 Steuerung: Steuerung von Wasser und Sauerstoff innerhalb<1 ppm mit einer Genauigkeit von 0,01 ppm.

4.2.2 Einstellvorrichtung: Der gesamte Prozess der SPS-Touch-Einstellung (Evakuierung, Reinigung, Regeneration, Erwärmung) erfordert keine manuelle Überwachung.

4.2.3 Arbeitsgas: N2 oder Ar (Gaszirkulation) mit einer Reinheitsanforderung von 99,999 %.

4.2.4 Zirkulationslüfter: Hochgeschwindigkeits-Frequenzumrichterlüfter, einstellbare Durchflussrate von 0-100 m3/h, gesteuert von Siemens Mikroprozessoren aus Deutschland, installiert in einem Edelstahlgerät, das Hochdrucktests unterzogen wurde und leckagefrei ist.

4.2.5 Doppelte Reinigungssäule: Jede Säule enthält 5 Kilogramm deutsches BASF-Hocheffizienz-Kupferkatalysator-Desoxygenierungsmaterial, das in der Lage ist, 65 Liter Sauerstoff zu entfernen, 5 Kilogramm Hocheffizienz-Molekularsieb-Wasserentfernungsmaterial von UOP in den Vereinigten Staaten, das in der Lage ist, 2,2 Kilogramm Wasser zu entfernen.

4.2.6 Reinigungsventilblock: Burkert, Deutschland, vollautomatisches elektrisch betriebenes Ventil, modular aufgebaut, übersichtlicher und wartungsfreundlicher.

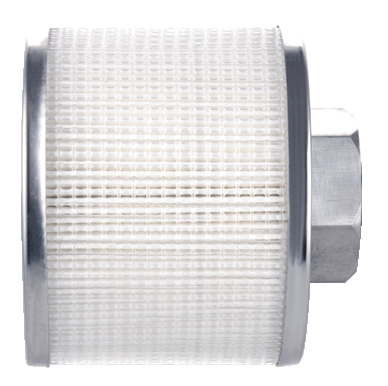

4.2.7 Filter: Hocheffizienzfilter mit einer 0,3 Mikron großen Filteröffnung, der den HEPA-Standards entspricht.

4.3 Regenerationssystem

4.3.1 Regenerationssystem: wird verwendet, um das System zur Wiederverwendung zu reinigen, zu aktivieren und die Adsorptionskapazität wiederherzustellen; Für die Regeneration wird eine Flasche Mischgas aus N2/H2 oder Ar/H2 2 benötigt, wobei H2 5-10 % ausmacht.

4.4 Anzeigesystem

4.4.1 Anzeigesystem: Die Steuerungseinheit verwendet einen Siemens SPS-Touchscreen aus Deutschland, und das Bedienoberflächenmenü kann zwischen Chinesisch und Englisch umgeschaltet werden. Die Anzeigeschnittstelle ist reich an Funktionen, einfach zu bedienen, leicht verständlich und unterstützt die Datenexportfunktion.

5,Vakuumpumpe

5.1 Die Vakuumpumpe verwendet eine Edwards RV12 Vakuumpumpe aus Großbritannien mit einer Durchflussrate von 12 m³/h. Und sie kann jederzeit unabhängig gesteuert werden. Die automatische Abschaltzeit der Vakuumpumpe kann über den Touchscreen eingestellt werden, was vernünftiger ist und den unnötigen Stromverbrauch reduziert.

6,Lösungsmittelfiltersystem

Um den Einfluss organischer Lösungsmittel auf die Reinigungssäule oder die Kreuzkontamination des Experiments zu verhindern, wird die Adsorptionssäule für organische Lösungsmittel unter Verwendung eines Seriessystems in die Außenseite des Handschuhkastens integriert, wodurch flüchtige Lösungsmittel effektiv entfernt werden können. Das Medium ist hauptsächlich hochwertige und effiziente Aktivkohle mit einer Füllmenge von 6 kg.

7,Wasseranalysator

7.1 (1 Einheit, British Michel) Bereich: 0-1000 ppm, unter Verwendung von Keramik-Aluminiumoxid-Sensorkomponenten. Dieser Analysator hat eine gute Stabilität, Korrosionsbeständigkeit, einen weiten Messbereich und eine schnelle Reaktionsgeschwindigkeit.

8,Sauerstoffanalysator

8.1 (1 Einheit, AVCRAY elektrochemischer Analysator aus den Vereinigten Staaten) mit einem Bereich von 0-1000 ppm, erfordert die Verwendung von elektrochemischen Brennstoffzellensensoren, genaue Nullpunkte und ist nicht anfällig für Drift; Vermeidung von Situationen, in denen Zirkonsensoren in organischen Lösungsmitteln, Elektrolyten und anderen Umgebungen anfällig für Schäden und ungenaue Erkennung sind.

9,Spezifikationendes Standardmodells des Reinigungs-Handschuhkastens
