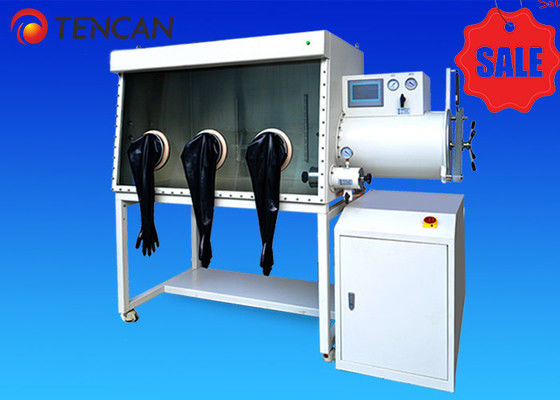

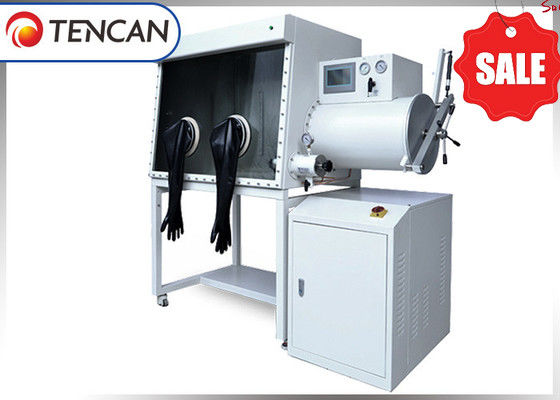

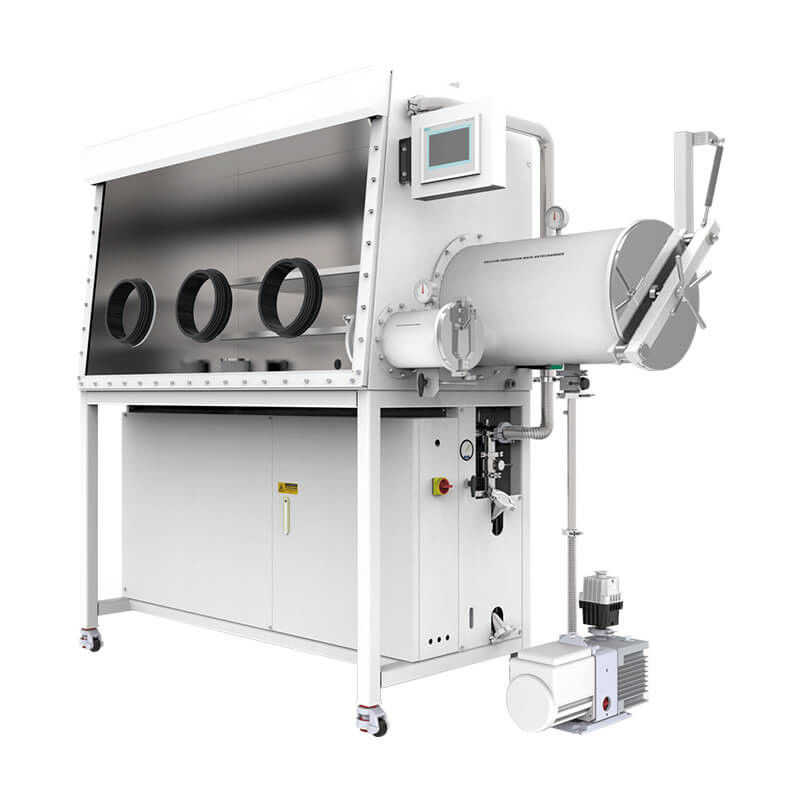

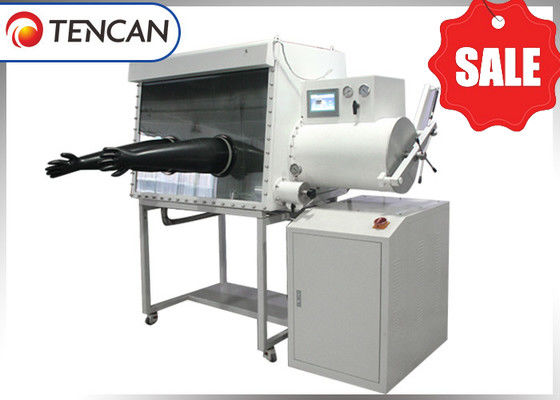

Lab Standard Purification GBP1000D-4 1200 Inert Gas Glove Box with Two-sided Working Positions by Changsha Tencan

Laborstandardreinigung GBP1000D-4 1200 Inertgas-Handschuhbox mit zweiseitigen Arbeitspositionen von Changsha Tencan

Produktübersicht

Die Changsha Tencan Purification Glove Box schafft eine kontrollierte Umgebung ohne Wasser und Sauerstoff, ideal für die Verarbeitung empfindlicher Materialien. Das System besteht aus einer Hauptkammer, einer Transfereinheit, einem Gasreinigungssystem, einem Bedienfeld, einem Vakuum-Subsystem und einer Überwachungsschnittstelle. Es unterstützt die Integration in spezielle Produktionsanlagen, darunter Lasersysteme, Vakuumbeschichtungsanlagen, Trockenöfen, Geräte zur Atmosphärenüberwachung und Filtersysteme für Dämpfe, Lösungsmittel und Gase.

Die Handschuhboxen von Tencan zeichnen sich durch ein ergonomisches und modernes Erscheinungsbild aus und bieten einen erweiterten Dauerbetrieb mit automatisierten Steuerungen, einfacher Wartung und zuverlässiger Leistung, was sie zur bevorzugten Wahl für Forschungs- und Industrieanwendungen macht.

Technische Entwicklung

Durch jahrelange engagierte Entwicklung hat Changsha Tencan starke Fähigkeiten in den Bereichen Produktinnovation und technisches Design aufgebaut. Jede Fertigungsphase wird einer strengen Qualitätsprüfung unterzogen, um eine konsistente Lieferung fortschrittlicher, leistungsstarker Produkte sicherzustellen. Wir sind der Standardisierung und den kundenorientierten Werten verpflichtet und wandeln das Vertrauen unserer Kunden in kontinuierliche Verbesserung um, indem wir kontinuierlich innovative Lösungen entwickeln, die den sich verändernden Labor- und Produktionsanforderungen gerecht werden.

Reinigungshandschuhbox

Die Purification Glove Box ist ein Laborgerät, das dazu dient, eine kontrollierte Atmosphäre zu schaffen, indem die Kammer mit hochreinem Inertgas gefüllt wird und gleichzeitig Verunreinigungen wie O₂, H₂O und organische Dämpfe kontinuierlich herausgefiltert werden. Auch als Vakuum-Handschuhbox oder Inertgas-Schutzkammer bekannt, besteht ihre Hauptfunktion darin, Sauerstoff, Feuchtigkeit und organische Gase zu entfernen. Es wird häufig in ultrareinen Umgebungen ohne O₂, H₂O und Staub eingesetzt, beispielsweise in der Lithium-Ionen-Batterie- und Materialforschung, der Halbleiterfertigung, Superkondensatoren, Spezialbeleuchtung, Laserschweißen, Hartlöten, Materialsynthese, OLED- und MOCVD-Prozessen. Darüber hinaus unterstützt es biologische Anwendungen, einschließlich anaerober Bakterienkultur und hypoxischer Zellinkubation.

Funktionsprinzip
Die Glovebox arbeitet über ein geschlossenes Gaszirkulationssystem zwischen der Hauptkammer und der Reinigungssäule, die Adsorbentien für die Entfernung von H₂O und O₂ enthält. Unter SPS-Steuerung und -Überwachung strömt das Arbeitsgas kontinuierlich über Rohrleitungen und Umwälzgebläse. Während das Gas die Reinigungssäule passiert, werden Feuchtigkeit und Sauerstoff adsorbiert und das gereinigte Gas kehrt in die Kammer zurück. Über wiederholte Zyklen nehmen die Konzentrationen von H₂O und O₂ in der Kammer allmählich ab und erreichen schließlich Werte unter 1 ppm. Die Reinigungssäule kann nach längerem Gebrauch gesättigt sein, kann jedoch für wiederholten Betrieb regeneriert werden.

Hauptanwendungen

• Physikalische und chemische Forschung

• Entwicklung und Produktion von Spezialbeleuchtungen

• Forschung und Entwicklung sowie Herstellung von Lithium-Ionen-Batterien

• Studien zu Alkalimetallen

• Katalysatorforschung

• Laser- und Plasmaschweißen

• Medizinische und biotechnische Anwendungen

• Pharmazeutische Produktion und Verpackung

• Prozesse in der Halbleiterindustrie

• Studien zur Chelatchemie

• Forschung zu Keramik- und Metallpulvern

• Industrielle Hochtemperatur-Vakuumverarbeitung

Technische Spezifikationen und Funktionen

Umweltkontrolle: Hält extrem niedrige Feuchtigkeits- und Sauerstoffwerte aufrecht (<0,1 PPM)
Leckageintegrität: Maximale Leckagerate ≤0,001 % Volumen/Stunde
Ventilsystem: Die modulare Magnetventilkonfiguration sorgt für zuverlässige Dichtleistung und vereinfachte Wartung
Zugangsdesign: Die speziell entwickelte Transferkammertür bietet leichte Bedienung und reibungslose Zugänglichkeit
Ästhetische Optionen: Mehrere Außendesigns verfügbar, um unterschiedlichen Benutzerpräferenzen gerecht zu werden
Steuerschnittstelle: Benutzerfreundlicher Touchscreen für intuitive Systembedienung
Gasmanagement: Das Zirkulationssystem mit geschlossenem Kreislauf arbeitet ohne Öl- oder Vakuumbedarf
Regenerationssystem: Vollautomatische Regenerationssteuerung
Druckregulierung: Automatisiertes Druckmanagement mit einstellbarem Arbeitsbereich von ±15 mbar
Kammerspülung: Die automatische Boxreinigungsfunktion ermöglicht eine schnelle Trocknung, einen gaseffizienten Betrieb und einen sicheren Umgang mit Lösungsmitteln
Fußsteuerung: Integrierter Fußschalter zur bequemen Innendruckeinstellung
Datenprotokollierung: Automatische Aufzeichnung und Speicherung von Systemdaten
Sicherheitswarnungen: Umfassendes Alarmsystem für Regenerationsstatus, Zirkulationsdruck und Betriebsfehler
Dichtungstechnologie: Geschützt durch mehrere Dichtungspatente

Hauptvorteile

• Erweiterte Umgebungskontrolle für die Verarbeitung sensibler Materialien

• Modulares Komponentendesign für verbesserte Zuverlässigkeit und Wartungsfreundlichkeit

• Intelligente Automatisierungssysteme reduzieren die betriebliche Komplexität

• Flexible Konfigurationsoptionen erfüllen spezifische Anwendungsanforderungen

• Patentierte Dichtungslösungen gewährleisten eine langfristige Betriebssicherheit

Labor-Standard-Handschuhbox

1,Konfiguration der Labor-Standard-Handschuhbox

1.1 Handschuhfachkammer

1.2 Hauptvorraum

1.3 GP20 Gasreinigungssystem

1.4 Mini-Vorkammer

2, Kasten

2.1 Kastenraumgröße: 1 2 0 0 mm (Länge) x 900 mm (Höhe) x 750 mm (Bodenbreite).

2.2 Handschuhöffnung: Durchmesser 220 mm, aus hartem Aluminiumlegierungsmaterial, beständig gegen Korrosion durch organische Atmosphäre.

2.3 Handschuhe: Amerikanische Marke, Modell 8B1532, Handschuhdurchmesser 8 Zoll, Dicke 0,4 mm, Butylkautschukmaterial, Korrosionsbeständigkeit, Alterungsbeständigkeit und bestimmte Hochtemperaturbeständigkeit.

2.4 Sichtfenster vorne: Mit einer geneigten Bedienoberfläche und einem abnehmbaren 8-mm-Sicherheitsfenster aus gehärtetem Glas ist es verschleißfest, korrosionsbeständig und hat eine gute Lichtdurchlässigkeit. Der Dichtungsring besteht aus einem 3/8 Zoll dicken OMEGA-Dichtungsring.

2,5 Boxdruckbereich: Es kann während des Gebrauchs einen bestimmten Über- und Unterdruck (-12 mbar -12 mbar) aufrechterhalten. Wenn ein bestimmter Druck überschritten wird, schützt das System ihn automatisch.

2.6 Beleuchtung: Ausgestattet mit einer antireflektierenden, energiesparenden Beleuchtung ist das Licht weich.

2.7 Interne Stromversorgung im Gehäuse: 1 Satz mit Klebstoff gefüllter Stromversorgungsverdrahtungsplatine ist im Gehäuse vorinstalliert (Stromversorgung: Spannung 220 V-50 Hz, 1 Phase, Stromversorgung 10 A).

2.8 Backup-Schnittstelle: Die Box ist mit mehreren Standard-KF-40-Schnittstellen für den einfachen Zugriff auf Flüssigkeiten, Gase, Signale usw. ausgestattet.

2.9 Regale: Im Inneren der Box befinden sich drei Lagen Regale.

2.10 Kastenhalterung: inklusive Rollen, mit einer Höhe von 950 mm. Die Rollen haben Funktionen wie Nivellieren, Bewegen und Fixieren.

2.11 Geringe Leckagerate: Dank der patentierten Dichtungstechnologie beträgt die Leckagerate der Box weniger als 0,001 Vol.-%/h.

3, Übergangskabine

3.1 Form: zylindrisch (Edelstahl 304), mit Flanschverbindung zwischen dem großen Fach und dem Handschuhfach.

3.2 Große Übergangskammer: Mit einem Durchmesser von 360 mm und einer Länge von 600 mm verfügt sie über eine automatische Ventilsteuerung für den Saug- und Nachfüllvorgang; Die Anzahl der Saug- und Nachfüllzyklen kann so eingestellt werden, dass Saug- und Nachfüllvorgänge automatisch durchgeführt werden, wodurch Wartezeiten gespart werden.

3.3 Kleine Übergangskabine: Die kleine Übergangskabine mit einem Durchmesser von 150 mm x 300 mm wird über ein manuelles Ventil zur Luftabsaugung und -nachfüllung gesteuert.

3.4 Übergangsfachablage: Das große Übergangsfach ist mit einer frei beweglichen und ausziehbaren Polierablage ausgestattet. Ausgestattet mit beweglichen Gleitscheiben im kleinen Übergangslager.

3,5 Vakuumgrad: ≤ -0,1 MPa (alle mit Vakuumstreifenanzeige). Das Manometer wurde von Wika aus Deutschland ausgewählt.

4, Zirkulierendes Reinigungskontrollsystem

4.1 Steuerungssystem

4.1.1 Methode: einschließlich Selbstdiagnose, Abschalt- und Selbststarteigenschaften, mit Druckregelung und adaptiven Funktionen. Automatische Steuerung, Zyklussteuerung, Passwortschutz und Vakuumkammersteuerung werden auf dem LCD angezeigt. Die Steuereinheit verfügt über einen SPS-Touchscreen aus Deutschland und das Betriebsmenü kann auf Chinesisch/Englisch ausgewählt werden.

4.1.2 Boxdruckregelung: Der Boxdruck kann innerhalb eines bestimmten Druckbereichs über den Touchscreen gesteuert werden, und das System gleicht den Boxdruck innerhalb dieses Bereichs automatisch aus.

4.1.3 Fußpedal: Es kann den Druck des Handschuhfachs jederzeit genauer steuern, das Pumpen und Nachfüllen von Luft auf den Boxdruck ermöglichen und den Benutzern komfortablere Experimente ermöglichen.

4.2 Umlaufreinigungssystem

4.2.1 Kontrolle: Kontrollieren Sie Wasser und Sauerstoff innerhalb von <1 ppm mit einer Genauigkeit von 0,01 ppm.

4.2.2 Einstellgerät: Der gesamte Prozess der SPS-Touch-Einstellung (Evakuierung, Reinigung, Regeneration, Erwärmung) erfordert keine manuelle Überwachung.

4.2.3 Arbeitsgas: N2 oder Ar (Gaskreislauf), mit einer Reinheitsanforderung von 99,999 %.

4.2.4 Umwälzventilator: Hochgeschwindigkeitsventilator mit variabler Frequenz, einstellbarer Durchfluss von 0–100 m3/h, gesteuert durch Mikroprozessoren aus Deutschland, installiert in einem Edelstahlgerät, das Hochdrucktests unterzogen wurde und leckagefrei ist.

4.2.5 Doppelte Reinigungssäule: Jede Säule enthält 5 Kilogramm hocheffizientes Kupferkatalysator-Desoxygenierungsmaterial der deutschen BASF, das 65 Liter Sauerstoff entfernen kann, und 5 Kilogramm hocheffizientes Molekularsieb-Wasserentfernungsmaterial von UOP in den Vereinigten Staaten, das 2,2 Kilogramm Wasser entfernen kann.

4.2.6 Reinigungsventilblock: Burkert, Deutschland, vollautomatisches elektrisch betriebenes Ventil, modularer Aufbau, übersichtlicher und bequemer Wartung.

4.2.7 Filter: Hochleistungsfilter mit einem 0,3-Mikron-Aperturfilter, der den HEPA-Standards entspricht.

4.3 Regenerationssystem

4.3.1 Regenerationssystem: wird verwendet, um das System für die Wiederverwendung zu reinigen, es zu aktivieren und die Adsorptionskapazität wiederherzustellen; Zur Regeneration wird eine Flasche Mischgas aus N2/H2 oder Ar/H2 2 benötigt, wobei der H2-Anteil 5-10 % beträgt.

4.4 Anzeigesystem

4.4.1 Anzeigesystem: Die Steuereinheit verwendet einen SPS-Touchscreen aus Deutschland und das Menü der Bedienoberfläche kann zwischen Chinesisch und Englisch umgeschaltet werden. Die Anzeigeoberfläche ist reich an Funktionen, einfach zu bedienen, leicht zu verstehen und unterstützt die Datenexportfunktion.

5, Vakuumpumpe

5.1 Die Vakuumpumpe verwendet die Vakuumpumpe Edwards RV12 aus Großbritannien mit einer Durchflussrate von 12 m³/h. Und es kann jederzeit unabhängig gesteuert werden. Die automatische Abschaltzeit der Vakuumpumpe kann über den Touchscreen eingestellt werden, was sinnvoller ist und unnötigen Stromverbrauch reduziert.

6, Lösungsmittelfiltrationssystem

Um den Einfluss organischer Lösungsmittel auf die Reinigungssäule oder eine Kreuzkontamination des Experiments zu verhindern, ist die Adsorptionssäule für organische Lösungsmittel mithilfe eines Seriensystems in die Außenseite der Handschuhbox integriert, wodurch flüchtige Lösungsmittel effektiv entfernt werden können. Als Medium dient überwiegend hochwertige und effiziente Aktivkohle mit einer Füllmenge von 6 KG.

7, Wasseranalysator

7,1 (1 Einheit, britischer Michel) Bereich: 0–1000 ppm, unter Verwendung empfindlicher Keramik-Aluminiumoxid-Komponenten. Dieser Analysator verfügt über eine gute Stabilität, Korrosionsbeständigkeit, einen großen Messbereich und eine schnelle Reaktionsgeschwindigkeit.

8, Sauerstoffanalysator

8.1 (1 Einheit, elektrochemischer Analysator AVCRAY aus den USA) mit einem Bereich von 0–1000 ppm, erfordert die Verwendung von elektrochemischen Brennstoffzellensensoren, genauen Nullpunkten und ist nicht anfällig für Drift; Vermeiden Sie Situationen, in denen Zirkonoxidsensoren in organischen Lösungsmitteln, Elektrolyten und anderen Umgebungen anfällig für Beschädigungen und ungenaue Erkennungen sind.

9, Spezifikationendes Standardmodells der Reinigungshandschuhbox
