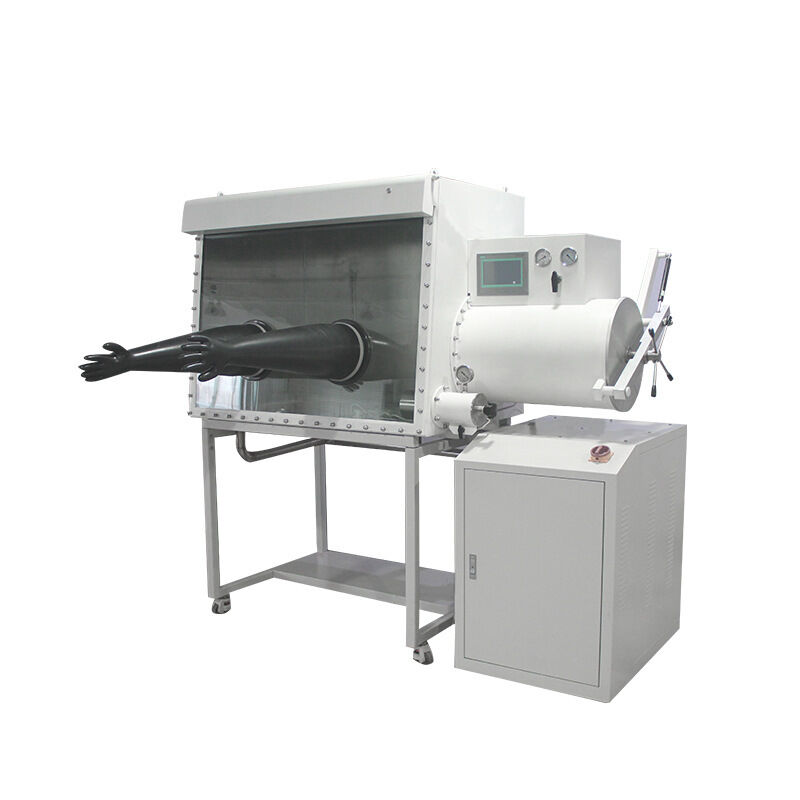

Laborstandardreinigung GBP1000D-4 1200 Inertgas-Handschuhbox mit zweiseitigen Arbeitspositionen von Changsha Tencan

Produktübersicht

Die Purification Glove Box von Changsha Tencan schafft eine hochkontrollierte Arbeitsatmosphäre mit minimalem Feuchtigkeits- und Sauerstoffgehalt und eignet sich daher für den Umgang mit luftempfindlichen Materialien. Das System umfasst eine versiegelte Hauptkammer, eine Vorkammer, ein Gasreinigungsmodul, ein digitales Bedienfeld, Vakuumkomponenten und ein Echtzeitüberwachungssystem. Es kann auch für den Betrieb mit zusätzlichen Laborgeräten wie Lasersystemen, Vakuumbeschichtungsanlagen, Trockenkammern, Umweltanalysatoren und Abgasbehandlungsmodulen für Dämpfe und flüchtige Substanzen konfiguriert werden.

Die Tencan-Handschuhboxen verfügen über ein benutzerfreundliches Layout und ein modernes Industriedesign und bieten eine über einen langen Zeitraum stabile Leistung. Automatisierter Betrieb, vereinfachte Wartung und zuverlässige Funktionalität machen sie zu einer zuverlässigen Lösung sowohl für wissenschaftliche Forschungs- als auch Produktionsabläufe.

Technische Entwicklung

Durch kontinuierliche Investitionen in Forschung und Entwicklung hat Changsha Tencan starke Stärken im technischen Design und im technologischen Fortschritt aufgebaut. Jeder Schritt des Herstellungszyklus unterliegt einer strengen Qualitätskontrolle, um eine gleichbleibende Produktion hochwertiger, präzisionsgefertigter Produkte sicherzustellen. Unter Einhaltung standardisierter Prozesse und kundenorientierter Grundsätze wandeln wir Benutzerfeedback in kontinuierliche Optimierung um und liefern kontinuierlich verbesserte Handschuhfachsysteme, die sich an die sich ändernden Anforderungen von Laboren und Industrieumgebungen anpassen.

Reinigungshandschuhbox

Eine Purification Glove Box ist ein spezielles Laborsystem, das entwickelt wurde, um eine hochreine, sauerstoff- und feuchtigkeitsfreie Umgebung aufrechtzuerhalten, indem hochreines Inertgas kontinuierlich durch die versiegelte Kammer zirkuliert. Es wird oft als Inertatmosphären-Handschuhbox oder Gasschutz-Arbeitsplatz bezeichnet und entfernt effektiv O₂, H₂O und organische Verunreinigungen. Diese Ausrüstung ist in Forschungsbereichen unerlässlich, die streng kontrollierte Bedingungen erfordern – wie etwa die Entwicklung von Lithiumbatterien, fortschrittliche Materialtechnik, Halbleiterfertigung, Superkondensatorstudien, Präzisionsbeleuchtung, Schweißtechnologien, OLED- und MOCVD-Prozesse. Es ist auch in den biologischen Wissenschaften anwendbar, einschließlich der anaeroben mikrobiellen Kultivierung und der Zellkultur mit niedrigem Sauerstoffgehalt.

Funktionsprinzip

Die Handschuhbox verwendet einen vollständig abgedichteten Gaszirkulationskreislauf, der die Hauptkammer mit der Reinigungssäule verbindet, die mit hocheffizienten Adsorptionsmitteln zur Entfernung von Feuchtigkeit und Sauerstoff gefüllt ist. Unter SPS-Überwachung treibt das System das Arbeitsgas durch Rohrleitungen und Umlaufgebläse, um es wiederholt durch das Reinigungsmaterial zu strömen. Bei jedem Zyklus werden Verunreinigungen eingefangen und gereinigtes Gas gelangt wieder in die Kammer. Mit der Zeit sinken die internen Werte von H₂O und O₂ auf unter 1 ppm. Wenn das Reinigungsmaterial nach längerem Gebrauch gesättigt ist, kann es regeneriert werden, um die volle Leistung wiederherzustellen und den Langzeitbetrieb fortzusetzen.

Hauptanwendungen

• Grundlegende physikalische und chemische Experimente

• Herstellung und Forschung von Spezialbeleuchtungen

• Prototyping und Produktion von Lithiumbatterien

• Studien über Alkali und hochreaktive Metalle

• Katalysatorentwicklung

• Präzisionsschweißtechnologien (Laser, Plasma, Hartlöten)

• Medizinische und biologische Ingenieurforschung

• Pharmazeutische Verpackung und Formulierung

• Halbleiterherstellungsprozesse

• Chelatchemie

• Untersuchung von Keramik- und Metallpulvern

• Industrielle Prozesse, die Hochtemperatur-Vakuumbedingungen erfordern

  Technische Spezifikationen und Funktionen

• Atmosphärenkontrolle:Erreicht extrem niedrige Sauerstoff- und Feuchtigkeitswerte (<0,1 ppm)

• Auslaufsichere Struktur:Gesamtleckagerate ≤0,001 % Volumen/Stunde

• Ventilkonfiguration:Modulares Magnetventilsystem für zuverlässige Abdichtung und einfache Wartung

• Transfersystem:Leichte, leichtgängige Vorkammertür für effiziente Materialbeladung

• Außenvarianten:Mehrere Gehäuse- und Aussehensoptionen, passend für verschiedene Laborstile

• Benutzeroberfläche:Einfaches, intuitives Touchscreen-Bedienfeld

• Gaszirkulation:Ölfreies, vakuumfreies System mit geschlossenem Kreislauf für stabilen Betrieb

• Regeneration:Vollautomatischer Regenerationszyklus für Reinigungsmaterialien

• Druckregelung:Automatischer Druckausgleich mit einstellbarem Arbeitsbereich von ±15 mbar

• Kammerreinigung:Automatische Schnellspülung für schnelles Trocknen und lösungsmittelsichere Belüftung

• Fußpedal:Bequeme, freihändige Innendruckeinstellung

• Datenaufzeichnung:Kontinuierliche Systemdatenprotokollierung und -speicherung

• Alarmmechanismen:Vollständige Überwachung und Warnungen bei Druck, Regeneration und Betriebsanomalien

• Dichtungstechnik:Mehrschichtiger, patentierter Dichtungsaufbau für langanhaltende Stabilität

  Hauptvorteile

• Hochpräzise Umgebungskontrolle für den Umgang mit sensiblen Materialien

• Der modulare Aufbau verbessert die Systemzuverlässigkeit und den Wartungskomfort

• Intelligente Automatisierung reduziert den manuellen Arbeitsaufwand und vereinfacht die Bedienung

• Konfigurierbare Systemarchitektur zur Anpassung an spezielle Anwendungsanforderungen

• Das proprietäre Dichtungsdesign gewährleistet eine langfristige luftdichte Leistung

Labor-Standard-Handschuhbox

1,Konfiguration der Labor-Standard-Handschuhbox

1.1 Handschuhfachkammer

1.2 Hauptvorraum

1.3 GP20 Gasreinigungssystem

1.4 Mini-Vorkammer

2. Hauptkammer

2.1 Innenmaße
Nutzbarer Arbeitsbereich:1200 mm (L) × 900 mm (H) × 750 mm (B unten).

2.2 Handschuhanschlüsse
ZweiØ220 mmHandschuhringe aus korrosionsbeständiger Hartaluminiumlegierung, geeignet für organische Verarbeitungsumgebungen.

2.3 Handschuhe
ImportiertHandschuhe aus Butylkautschuk, Modell8B1532(USA).
Durchmesser8 Zoll, Dicke0,4 mmund bietet eine hervorragende Beständigkeit gegen Chemikalien, Alterung und mäßige Hitze.

2.4 Beobachtungsfenster
Nach vorne geneigtes Bedienfeld mit8 mm starkes, abnehmbares gehärtetes Sicherheitsglas.
Hochtransparent, abriebfest und korrosionsbeständig.
Versiegelt mit einem3/8" OMEGA-Dichtung.

2.5 Betriebsdruckbereich
Hält stabilen Über- oder Unterdruck aufrechtvon –12 mbar bis +12 mbar.
Der automatische Schutz wird aktiviert, wenn der Druck den sicheren Bereich überschreitet.

2.6 Beleuchtung
Integrierte blendfreie, energiesparende Beleuchtung mit sanfter, angenehmer Beleuchtung.

2.7 Interne Stromversorgung
Vorinstallierte versiegelte Stromschnittstellenplatine.
Eingang:Wechselstrom 220 V, 50 Hz, einphasig, 10 A.

2.8 Utility-Ports
MehrereKF-40-Universalschnittstellenfür Gas-, Flüssigkeits- und Signalverbindungen.

2.9 Regale
Drei interne verstellbare Einlegeböden vorhanden.

2.10 Stützrahmen
Höhe des Schrankständers950 mmmit Lenkrollen, die Nivellierung, Mobilität und Arretierung ermöglichen.

2.11 Luftdichte Leistung
Proprietäre Dichtungsstruktur, die eine Leckagerate von gewährleistet<0,001 Vol.-%/Std.

3. Transferkammern

3.1 Struktur
Zylindrische Konstruktion aus Edelstahl 304 mit Flanschanschlüssen.

3.2 Großer Vorraum
Durchmesser360 mm, Länge600 mm.
Verfügt über einen automatischen Ventilbetrieb für Vakuum-/Spülzyklen.
Programmierbare Zyklen minimieren die Wartezeit des Bedieners.

3.3 Kleiner Vorraum
Durchmesser150 mm, Länge300 mm, manuell gesteuert für Luftabsaugung und Nachfüllung.

3.4 Interne Fächer
Große Kammer: poliertes Schiebetablett mit ausziehbarer Bewegung.
Kleine Kammer: bewegliche Schiebeplattform inklusive.

3.5 Vakuumniveau
Erfolgt≤ –0,1 MPa, ausgestattet mit DeutschWIKAVakuummeter.

4. Zirkulations- und Reinigungskontrollsystem

4.1 Steuerungssystem

4.1.1 Bedienung und Schnittstelle
Verfügt über automatische Diagnose, automatischen Neustart, intelligente Druckregelung und adaptive Steuerung.
Alle Funktionen – einschließlich Zirkulation, Vakuum und Regeneration – werden über verwaltetSPS-Touchscreen(Chinesisch/Englisch umschaltbar).

4.1.2 Druckmanagement
Über den Touchscreen steuerbarer Druck mit automatischem Ausgleich innerhalb festgelegter Grenzen.

4.1.3 Fußpedal
Ermöglicht feine Druckanpassungen während des Experiments, ohne die Arbeit zu unterbrechen.

4.2 Reinigungszirkulation

4.2.1 Atmosphärenpräzision
Pflegt<1 ppmH₂O und O₂, mit0,01 ppmErkennungsgenauigkeit.

4.2.2 Automatisierte Steuerung
SPS-gesteuerte Evakuierung, Zirkulation, Heizung und Regeneration – keine manuelle Überwachung erforderlich.

4.2.3 Arbeitsgas
Stickstoff oder Argon (99,999 % Reinheiterforderlich).

4.2.4 Umwälzventilator
Hochgeschwindigkeitsventilator mit variabler Frequenz (0–100 m³/h), eingeschlossen in einem druckgeprüften Edelstahlgehäuse.

4.2.5 Duale Reinigungssäulen
Jede Spalte enthält:

• 5 kg BASF-Katalysator auf Cu-Basis(Desoxygenierung, entfernt 65 L O₂)

• 5 kg UOP-Molekularsieb(entfernt 2,2 kg H₂O)

4.2.6 Reinigungsventilblock
DeutschBurkertvollautomatisches modulares elektrisches Ventilsystem.

4.2.7 Filtration
HEPA-Qualität0,3 μmHochleistungsfilter.

4.3 Regenerationssystem

VerwendungsmöglichkeitenN₂/H₂ oder Ar/H₂ (5–10 % H₂)Mischung für vollständige Regeneration und Wiederherstellung der Adsorptionsfähigkeit.

4.4 Anzeige und Überwachung

SPS-Touchscreenmit mehrsprachiger Benutzeroberfläche, intuitiven Menüs undUnterstützung für den Datenexport.

5. Vakuumpumpe

Vereinigtes KönigreichEdwards RV12Pumpe, 12 m³/h Saugvermögen.
Unabhängig schaltbare und programmierbare Abschaltung per Touchscreen zur Reduzierung des Energieverbrauchs.

6. Lösungsmittelfiltrationseinheit

Das externe Lösungsmitteladsorptionsmodul verhindert eine Kontamination der Reinigungssäule.
Enthält6 kg Aktivkohlezur Entfernung flüchtiger organischer Stoffe.

7. Feuchtigkeitsanalysator

britischMichell-Analysator, Reichweite0–1000 ppm, Keramik-Aluminiumoxid-Sensorelement.
Schnelle Reaktion, korrosionsbeständig, großer Erfassungsbereich.

8. Sauerstoffanalysator

UNSElektrochemischer Analysator AVCRAY, Reichweite0–1000 ppm.
Der elektrochemische Sensor vermeidet Instabilitätsprobleme von Zirkonoxidsensoren in Lösungsmittelumgebungen.

9, Spezifikationendes Standardmodells der Reinigungshandschuhbox
