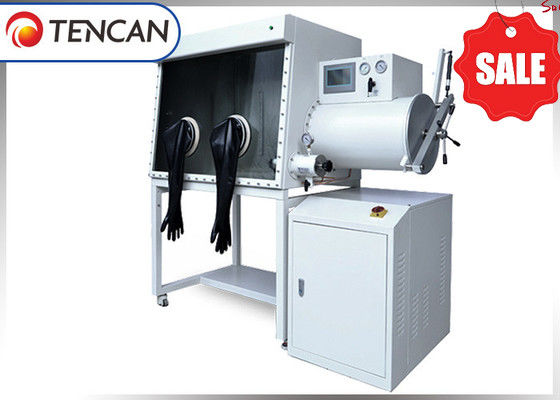

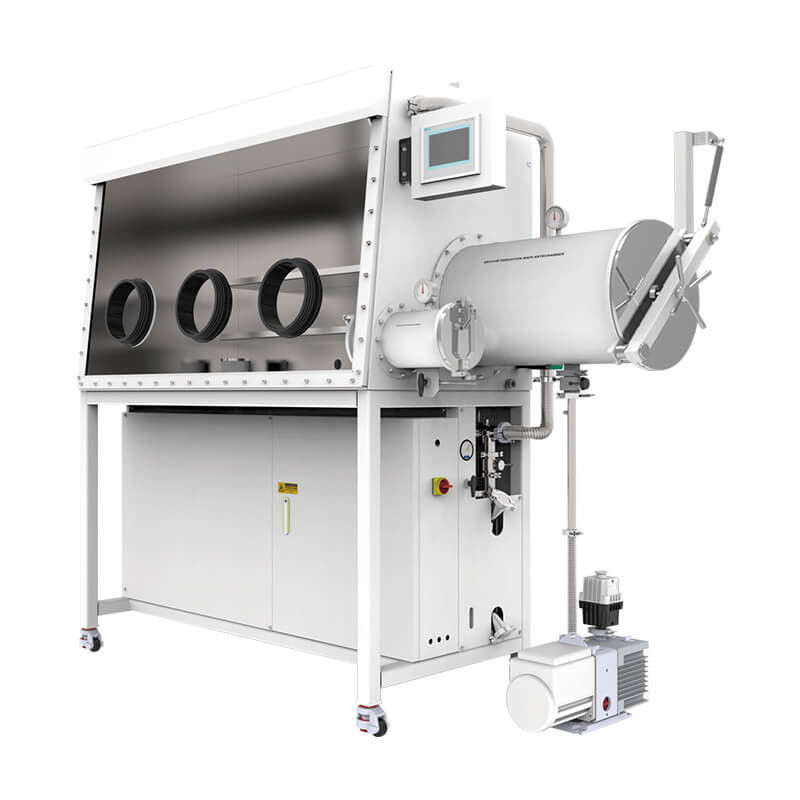

China TENCAN GBP750S-4(2400) Inertgas-Reinigungshandschuhkasten mit integriertem Design für den Laboreinsatz

Changsha TENCAN Handschuhkasten – Wasser- und sauerstofffreie kontrollierte Umgebung

DerChangsha TENCAN Handschuhkastenbietet eine vollständig kontrollierte, wasserfreie und sauerstofffreie Umgebung für empfindliche Materialien und Forschungsanwendungen. Sein modulares Design integriert mehrere Systeme, darunter:

• Handschuhkasten-Körper & Übergangskammer

• Zirkulationsreinigungs- & Regenerationssystem

• Steuerungssystem & Anzeigeschnittstelle

• Vakuumsystem

Er kann auch mit Spezialausrüstung wie Laserinstrumenten, Vakuumbeschichtungsgeräten, Vakuumöfen, Tieftemperaturkühlschränken, Lösungsmittelfiltrations- und Reinigungssystemen, Gasreinigungseinheiten und Rauch-/Staubfiltrationssystemen integriert werden.

Hauptmerkmale

• Elegantes und robustes Design: Ästhetisches Erscheinungsbild mit unverwechselbarem Stil.

• Stabiler & zuverlässiger Betrieb: Langer Dauerbetrieb mit automatisierter Steuerung.

• Benutzerfreundlich: Einfache Bedienung und Wartung.

• Hochgradig vertrauenswürdig: Entwickelt für Präzision und Zuverlässigkeit, von Benutzern weithin anerkannt.

• Anpassbare Integration: Kompatibel mit verschiedenen Labor- und Produktionsgeräten für spezielle Anwendungen.

Stärken des Unternehmens

• Innovative Forschung und Entwicklung: Jahrelange Erfahrung in Forschung, Design und Produktentwicklung.

• Qualitätssicherung: Jede Einheit wird streng geprüft und getestet, um eine überlegene Leistung zu erzielen.

• Kundenorientierter Ansatz: Fokus auf Standardisierung, Integrität, Service und Innovation.

• Kontinuierliche Verbesserung: Umwandlung des Kundenvertrauens in Unternehmensmotivation zur Schaffung innovativer Erlebnisse.

Der Reinigungs-Handschuhkasten ist eine Art Laborausrüstung, die die Kammer mit hochreinem Inertgas füllt, O2, H2O, organische Gase und andere Substanzen zirkuliert

und filtert. Er wird auch als Vakuum-Handschuhkasten, Inertgas-

Schutzbox usw. bezeichnet. Die Hauptfunktion besteht darin, O2, H2O und organische Gase zu entfernen. Er wird häufig in ultrareinen Umgebungen ohne O2, H2O und Staub eingesetzt, z. B. bei Lithium-Ionen-Batterien und -Materialien, Halbleitern, Superkondensatoren, Speziallampen, Laserschweißen, Löten, Materialsynthese, OLED, MOCVD usw., aber auch bei biologischen Anwendungen, wie z. B. der Kultur anaerober Bakterien, der Zellhypoxiekultur usw.

Funktionsprinzip

Das Arbeitsgas im Handschuhkasten befindet sich zwischen der Kammer und der Reinigungssäule (H2O und

O2-Adsorber) und wird unter der Steuerung und Überwachung der SPS über Rohre, Zirkulationsgebläse usw. geschlossen zirkuliert. Wenn das Arbeitsgas durch die Reinigungssäule zirkuliert, werden seine Feuchtigkeit und sein Sauerstoff adsorbiert und dann in die Kammer zurückgeführt. Mit zunehmender Zykluszeit verringert sich der H2O- und O2-Gehalt des Arbeitsgases in der Kammer allmählich und erreicht schließlich den Index von weniger als 1 ppm. Die Reinigungssäule sättigt sich nach einer bestimmten Zykluszeit und kann regeneriert und wiederverwendet werden.

Hauptanwendungen

Physikalisch-chemische Forschung, Entwicklung und Produktion von Beleuchtung und Speziallampen, Forschung und Produktion von Lithium-Ionen-Batterien, Alkalimetallforschung, Katalysatorforschung, Laser- und Plasmaschweißen, Medizin und Bioengineering, Arzneimittelherstellung und -verpackungsprozesse, Halbleiterindustrie, Chelatchemieforschung, Keramikpulverforschung, Metallpulverforschung, industrielle Hochtemperatur-Vakuumbox-Verarbeitungstechnologie.

Hauptmerkmale

Index: Wasser , Sauerstoff < 0,1 ppm

Leckrate: ≤0,001 Vol. % h

Das Magnetventil hat ein modulares Design, das die Abdichtung des Handschuhkastens effektiv gewährleistet und leicht auszutauschen ist.

Einzigartiges Design der Übergangskabinentür, leicht, leicht zu öffnen und einfach zu bedienen.

Das Erscheinungsbild des Handschuhkastens hat mehrere Designs, die den Bedürfnissen verschiedener Benutzer gerecht werden können.

Touchscreen: Einfacher Zugriff auf verschiedene Funktionen.

Zirkulation: Gaszirkulation im geschlossenen Kreislauf, ölfrei und vakuumfrei.

Regeneration: Automatische Steuerung.

Luftdruckregelung: automatische Steuerung, der Arbeitsluftdruck kann innerhalb eines Bereichs von +/-15 mbar eingestellt werden.

Boxreinigung: automatische Steuerung, einfache Trockenbedienung, Gasersparnis und relativ sicher für die Handhabung von Lösungsmitteln.

Fußschalter: Der Luftdruck im Inneren der Box kann über den Fußschalter eingestellt werden.

Datennotiz: Automatisches Aufzeichnungssystem Daten

Alarmfunktion: Er hat die Funktionen der Regeneration, des Zirkulationsdrucks und des ungültigen Betriebshinweisalarms.

Besitzt mehrere Dichtungspatente.

Labor-Standard-Handschuhkasten

1,Konfiguration des Labor-Standard-Handschuhkastens

1.1 Handschuhkastenkammer

1.2 Haupt-Vorkammer

1.3 GP20 Gasreinigungssystem

1.4 Mini-Vorkammer

2,Box

2.1 Box-Raumgröße: 240 0 0 mm (Länge) x 900 mm (Höhe) x 750 mm (Bodenbreite).

2.2 Handschuhöffnung: Durchmesser 220 mm, aus Hartaluminiumlegierung, beständig gegen organische Atmosphärenkorrosion.

2.3 Handschuhe: Amerikanische Marke, Modell 8B1532, Handschuhdurchmesser 8 Zoll, Dicke 0,4 mm, Butylkautschukmaterial, Korrosionsbeständigkeit, Alterungsbeständigkeit und bestimmte Hochtemperaturbeständigkeit.

2.4 Sichtbares Frontfenster: Mit einer geneigten Bedienoberfläche und einem abnehmbaren 8 mm Sicherheitsglas-Frontfenster ist es verschleißfest, korrosionsbeständig und hat eine gute Lichtdurchlässigkeit. Der Dichtungsring verwendet einen 3/8 Zoll dicken OMEGA-Dichtungsring.

2.5 Box-Druckbereich: Er kann während des Gebrauchs einen bestimmten Über- und Unterdruck (-12 mbar -12 mbar) aufrechterhalten. Wenn er einen bestimmten Druck überschreitet, schützt das System ihn automatisch.

2.6  Beleuchtung: Ausgestattet mit blendfreier Energiesparbeleuchtung, ist das Licht weich.

2.7 Interne Stromversorgung in der Box: 1 Satz klebstoffgefüllte Stromversorgungsverdrahtungsplatine ist im Inneren der Box vorinstalliert (Stromversorgung: Spannung 220 V-50 Hz 1 Phase, Stromversorgung 10 A).

2.8 Backup-Schnittstelle: Die Box ist mit mehreren Standard-KF-40-Schnittstellen ausgestattet, um den einfachen Zugriff auf Flüssigkeiten, Gase, Signale usw. zu ermöglichen.

2.9 Regale: Im Inneren der Box befinden sich drei Regalebenen.

2.10 Box-Halterung: Enthält Rollen mit einer Höhe von 950 mm. Die Rollen haben Funktionen wie Nivellierung, Bewegen und Fixieren.

2.11 Geringe Leckrate: Durch die Verwendung einer patentierten Dichtungstechnologie beträgt die Leckrate der Box weniger als 0,001 Vol. %/h.

3,Übergangskabine

3.1 Form: zylindrisch (304 Edelstahl), mit Flanschverbindung zwischen dem großen Fach und dem Handschuhkasten.

3.2 Große Übergangskammer: mit einem Durchmesser von 360 mm und einer Länge von 600 mm, verwendet sie eine automatische Ventilsteuerung für den Ansaug- und Nachfüllprozess; Die Anzahl der Ansaug- und Nachfüllzyklen kann eingestellt werden, um automatisch Ansaug- und Nachfüllvorgänge durchzuführen, wodurch die Wartezeit für den Betrieb gespart wird.

3.3 Kleine Übergangskabine: mit einem Durchmesser von 150 mm x 300 mm, die kleine Übergangskabine wird durch ein manuelles Ventil für die Luftabsaugung und -nachfüllung gesteuert.

3.4 Übergangsfach-Tablett: Das große Übergangsfach ist mit einem frei beweglichen und ausziehbaren Poliertablett ausgestattet. Ausgestattet mit beweglichen Gleitscheiben im kleinen Übergangslager.

3.5 Vakuumgrad: ≤ -0,1 MPa (alle mit Vakuumstreifenanzeige). Das Manometer wird von der deutschen Firma Wika ausgewählt.

4,Zirkulationsreinigungskontrollsystem

4.1 Steuerungssystem

4.1.1 Methode: einschließlich Selbstdiagnose, Abschaltung und Selbststartmerkmalen, mit Druckregelung und adaptiven Funktionen. Automatische Steuerung, Zyklussteuerung, Passwortschutz und Vakuumkammersteuerung werden auf dem LCD angezeigt. Die Steuereinheit verwendet einen Siemens SPS-Touchscreen aus Deutschland, und das Bedienmenü kann in Chinesisch/Englisch ausgewählt werden.

4.1.2 Box-Druckregelung: Der Box-Druck kann innerhalb eines bestimmten Druckbereichs über den Touchscreen gesteuert werden, und das System gleicht den Box-Druck automatisch innerhalb dieses Bereichs aus.

4.1.3 Fußpedal: Es kann den Druck des Handschuhkasten-Kastens jederzeit genauer steuern, den Betrieb des Pumpens und Nachfüllens von Luft in den Box-Druck erreichen und komfortablere Experimente für die Benutzer erleichtern.

4.2 Zirkulationsreinigungssystem

4.2.1 Steuerung: Steuerung von Wasser und Sauerstoff innerhalb<1 ppm mit einer Genauigkeit von 0,01 ppm.

4.2.2 Einstellvorrichtung: Der gesamte Prozess der SPS-Touch-Einstellung (Evakuierung, Reinigung, Regeneration, Erwärmung) erfordert keine manuelle Überwachung.

4.2.3 Arbeitsgas: N2 oder Ar (Gaszirkulation) mit einer Reinheitsanforderung von 99,999 %.

4.2.4 Zirkulationslüfter: Hochgeschwindigkeits-Frequenzumrichterlüfter, einstellbare Durchflussrate von 0-100 m3/h, gesteuert von Siemens Mikroprozessoren aus Deutschland, installiert in einer Edelstahlvorrichtung, die Hochdrucktests unterzogen wurde und leckagefrei ist.

4.2.5 Doppelreinigungssäule: Jede Säule enthält 5 Kilogramm deutsches BASF-Hocheffizienz-Kupferkatalysator-Desoxygenierungsmaterial, das in der Lage ist, 65 Liter Sauerstoff zu entfernen, 5 Kilogramm Hocheffizienz-Molekularsieb-Wasserentfernungsmaterial von UOP in den Vereinigten Staaten, das in der Lage ist, 2,2 Kilogramm Wasser zu entfernen.

4.2.6 Reinigungsventilblock: Burkert, Deutschland, vollautomatisches elektrisch betriebenes Ventil, modulares Design, übersichtlicher und wartungsfreundlicher.

4.2.7 Filter: Hocheffizienzfilter mit einer 0,3 Mikron großen Filteröffnung, der den HEPA-Standards entspricht.

4.3 Regenerationssystem

4.3.1 Regenerationssystem: wird verwendet, um das System zur Wiederverwendung zu reinigen, zu aktivieren und die Adsorptionskapazität wiederherzustellen; Für die Regeneration wird eine Flasche Mischgas aus N2/H2 oder Ar/H2 2 benötigt, wobei H2 5-10 % ausmacht.

4.4 Anzeigesystem

4.4.1 Anzeigesystem: Die Steuereinheit verwendet einen Siemens SPS-Touchscreen aus Deutschland, und das Bedienoberflächenmenü kann zwischen Chinesisch und Englisch umgeschaltet werden. Die Anzeigeschnittstelle ist reich an Funktionen, einfach zu bedienen, leicht verständlich und unterstützt die Datenexportfunktion.

5,Vakuumpumpe

5.1 Die Vakuumpumpe verwendet eine Edwards RV12 Vakuumpumpe aus Großbritannien mit einer Durchflussrate von 12 m³/h. Und sie kann jederzeit unabhängig gesteuert werden. Die automatische Abschaltzeit der Vakuumpumpe kann über den Touchscreen eingestellt werden, was vernünftiger ist und den unnötigen Stromverbrauch reduziert.

6,Lösungsmittelfiltrationssystem

Um den Einfluss organischer Lösungsmittel auf die Reinigungssäule oder die Kreuzkontamination des Experiments zu verhindern, wird die organische Lösungsmitteladsorptionssäule mit einem Seriessystem in die Außenseite des Handschuhkastens integriert, wodurch flüchtige Lösungsmittel effektiv entfernt werden können. Das Medium ist hauptsächlich hochwertiger und effizienter Aktivkohle mit einer Füllmenge von 6 kg.

7,Wasseranalysator

7.1 (1 Einheit, British Michel) Bereich: 0-1000 ppm, unter Verwendung von Keramik-Aluminiumoxid-Sensorkomponenten. Dieser Analysator hat eine gute Stabilität, Korrosionsbeständigkeit, einen weiten Messbereich und eine schnelle Reaktionsgeschwindigkeit.

8,Sauerstoffanalysator

8.1 (1 Einheit, AVCRAY elektrochemischer Analysator aus den Vereinigten Staaten) mit einem Bereich von 0-1000 ppm, erfordert die Verwendung von elektrochemischen Brennstoffzellensensoren, genaue Nullpunkte und ist nicht anfällig für Drift; Vermeidung von Situationen, in denen Zirkoniumdioxidsensoren in organischen Lösungsmitteln, Elektrolyten und anderen Umgebungen anfällig für Schäden und ungenaue Erkennung sind.

9,Spezifikationen des Standardmodells des Reinigungs-Handschuhkastens
