TENCAN ZM-2 Labor-Schwingmühle – Hochfrequenz-Mahlsystem (0,5–5 L)

Produktübersicht

Die TENCAN ZM-2 Labor-Schwingmühle, auch als Vibrationsmühle bekannt, ist ein hocheffizientes Pulververarbeitungssystem, das für schnelles Mahlen im Mikron- und Submikronbereich konzipiert wurde. Sie ist in Einzel-, Doppel- und Dreifachzylinderkonfigurationen erhältlich und bietet Flexibilität für Laborforschung, Pilotversuche und Kleinserienproduktion.

Das System unterstützt sowohl Trocken- als auch Nassmahlen und arbeitet in einer vollständig geschlossenen, schadstofffreien Umgebung, wodurch eine saubere Verarbeitung und Materialintegrität gewährleistet werden. Mehrere Optionen für Auskleidungen und Zylindermaterialien sind verfügbar, um den Anforderungen verschiedener Probeneigenschaften und Industriestandards gerecht zu werden.

Funktionsweise

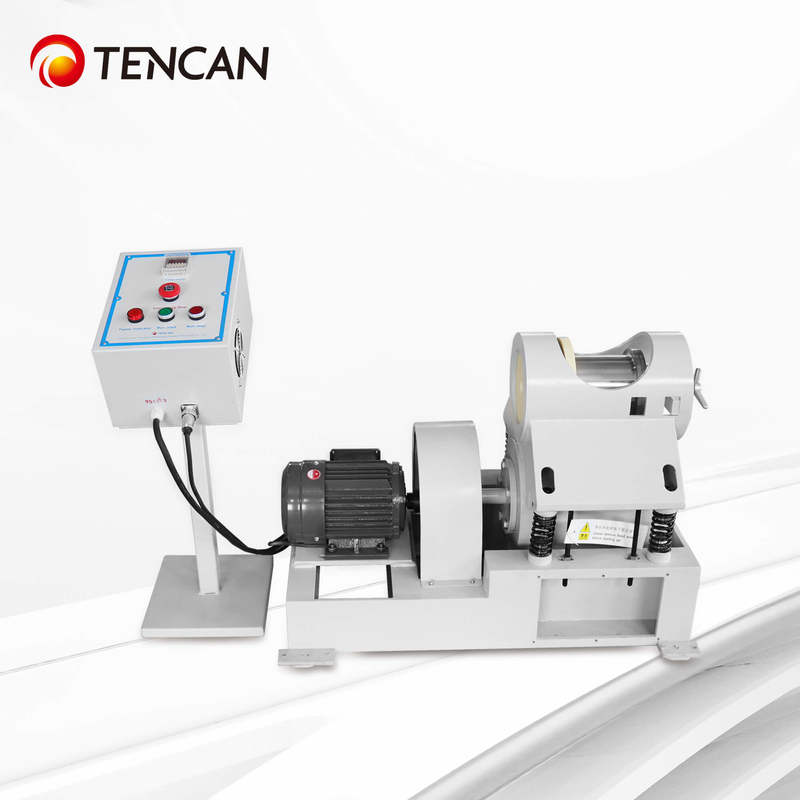

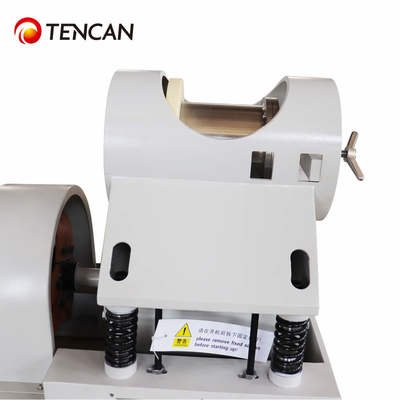

Die Vibrationskugelmühle besteht aus einem verstärkten Rahmen, einem Hochleistungsfuß, einem Präzisionsvibrationserregermotor, einer Mahlzylinderbaugruppe, Dämpfungsfedern und einem Hochdrehmomentmotor. Während des Betriebs treibt der Motor einen Exzenter-Vibrator an, um hochfrequente oszillierende Bewegungen zu erzeugen, typischerweise bei 800–3000 U/min, wodurch Mikrovibrationen innerhalb der Mahlkammer erzeugt werden.

Diese Vibration induziert eine komplexe dreidimensionale Bewegung der Mahlkörper, wodurch intensive Schlag-, Scher- und Reibungskräfte erzeugt werden. Die Materialgrößenreduzierung wird durch kontinuierliche Hochenergiekollisionen, effizienten Oberflächenabrieb und gleichmäßige Partikelverteilung erreicht, was zu schnellem und gleichmäßigem ultrafeinen Mahlen führt.

Anwendungen

Die ZM-2 Labor-Schwingmühle wird in verschiedenen Branchen eingesetzt, darunter:

• Fortschrittliche Elektronik: MLCC-Dielektrikumpulver, Ferritmaterialien

• Keramiktechnik: Technische Keramik, Struktur- und Funktionskeramik

• Chemische Verarbeitung: Katalysatoren, anorganische Pigmente

• Pulvermetallurgie: Wolframkarbid, Metalllegierungspulver

• Pharmazeutika: API-Mikronisierung, Arzneimittelabgabematerialien

• Spezialmaterialien: Quantenpunkte, Graphen-Verbundwerkstoffe, Batteriematerialien

Sie eignet sich besonders für Materialien, die eine kurze Mahlzeit, hohe Feinheit und eine gleichmäßige Partikelgrößenverteilung erfordern.

Hauptmerkmale

• Hohe Verarbeitungseffizienz: Durchsatz 3–5 mal höher als bei herkömmlichen Kugelmühlen

• Präzise Partikelgrößenkontrolle: Einstellbare Schwingungsfrequenz und -amplitude

• Effektives Temperaturmanagement: Optionaler Mantelzylinder zur Temperaturkontrolle

• Kontinuierlicher oder Chargenbetrieb: Anpassbar an verschiedene Produktionsmodi

• Benutzerfreundliches Design: Einfache Bedienung, geringer Wartungsaufwand, robuste Struktur

• Umweltfreundlich: Vollständig geschlossenes System verhindert Staub und Kontamination

• Kompakte Stellfläche: Vertikales Layout spart Laborraum

• Kundenspezifische Konfigurationen: Verfügbar für GMP, ATEX und spezielle Anwendungsanforderungen

Optionen für Zylinder- und Auskleidungsmaterialien

Um den unterschiedlichen Material- und Industrieanforderungen gerecht zu werden, können die Mahlzylinder und Auskleidungen aus folgenden Materialien ausgewählt werden:

• 304 / 316L Edelstahl

• Hochreines Aluminiumoxid-Keramik (99,5 % Al₂O₃)

• Yttriumstabilisiertes Zirkonoxid (3Y / 5Y-ZrO₂)

• Technische Kunststoffe (Nylon, PTFE)

• Lebensmittelechtes Polyurethan, PP, PE

Technische Parameter der Tencan Lab Vibrationskugelmühle

Verfügbare Mahlbehälter: Mahlbehälter aus Edelstahl, Mahlbehälter aus Aluminiumoxid-Keramik, Mahlbehälter aus Zirkonoxid, Mahlbehälter aus Achat, Mahlbehälter aus Wolframkarbid, PU-Mahlbehälter, Nylon-Mahlbehälter, PTFE-Mahlbehälter usw.
